GIS母线用热补偿型波纹管伸缩量设计分析

doi:10.11985/2017.06.007

摘要/Abstract

摘要：

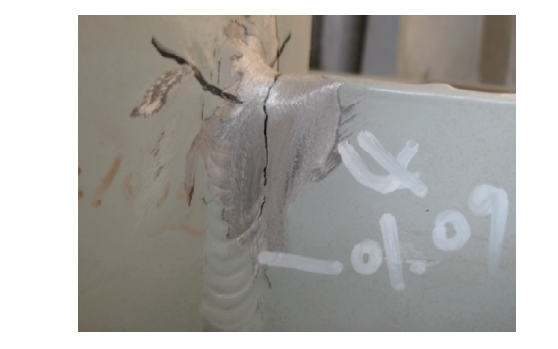

由于GIS母线用热补偿型波纹管设计存在的问题,导致变电站运维过程中不能补偿由于温度变化引起的筒体变形,造成固定支撑产生裂纹或开裂。针对以上问题,分析GIS母线用波纹管变形的主要因素和设计原则,通过电磁场与温度场的耦合仿真计算,确定GIS筒体在额定电流下的温升,为波纹管伸缩量设计提供关键参数,并通过试验进行验证。试验结果表明：仿真计算结果与温升试验结果一致,能够为波纹管设计提供可靠的理论依据。

关键词: GIS母线, 波纹管, 伸缩量, 电磁场, 温度场

Abstract:

Due to the problems in design of the thermal compensation bellows for GIS busbar,the deformation caused by the temperature changing can’t be eliminated in the substation operation process,and cracking can be found in the fixed support. To solve the problems, the major factors of deformation and principles are analyzed in the design of busbar bellow. By the united simulation in electromagnetic and temperature field, the temperature rise of the GIS cylinder is determined under the rated current, and the critical parameter is provided for the design of the bellow. The experimental results also conform the analysis and the calculation are acquired. The results show that the simulation of the temperature rise is consistent with the test, the theory evidence is provided for the reliability design of bellows.

Key words: GIS busbar, bellow, expansion amount, electromagnetic field, temperature field

中图分类号:

TM216

贾耿锋,李军,蒋晓旭,郅啸,郭煜敬,闫建欣. GIS母线用热补偿型波纹管伸缩量设计分析[J]. 电气工程学报, 2017, 12(6): 36-40.

Jia Gengfeng,Li Jun,Jiang Xiaoxu,Zhi Xiao,Guo Yujing,Yan Jianxin. The Analysis of Expansion Amount Calculation of Thermal Compensation Bellows for GIS Busbar[J]. Journal of Electrical Engineering, 2017, 12(6): 36-40.

图/表 11

表1

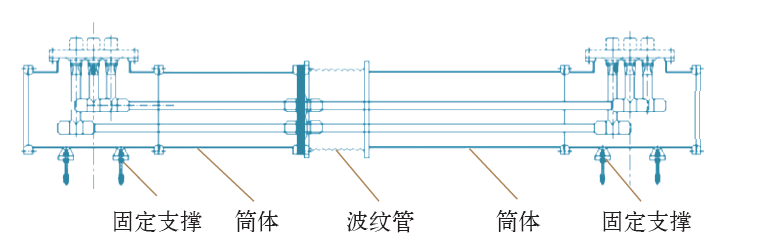

图1

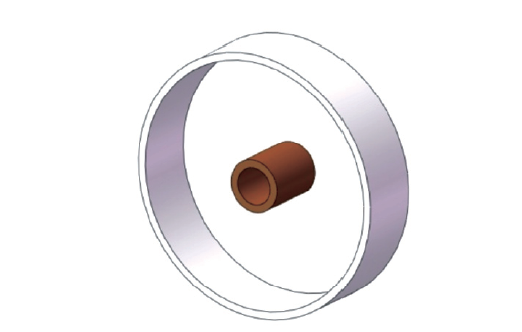

图2

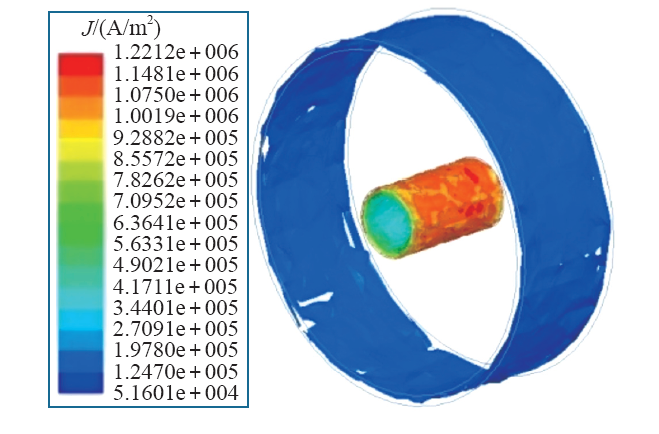

图3

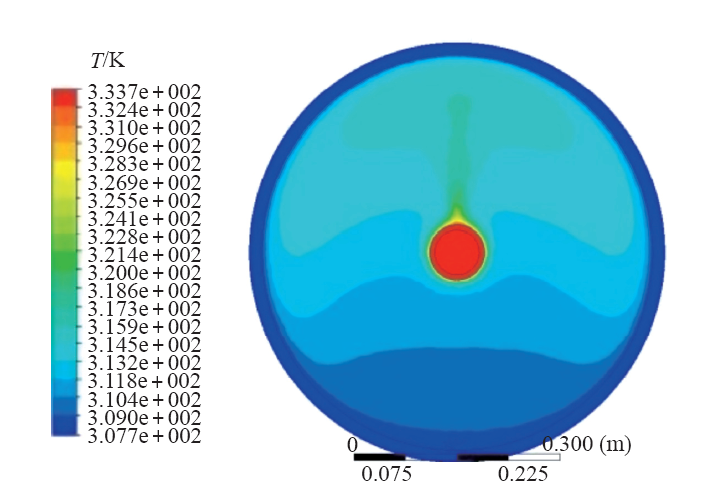

图4

表2

图5

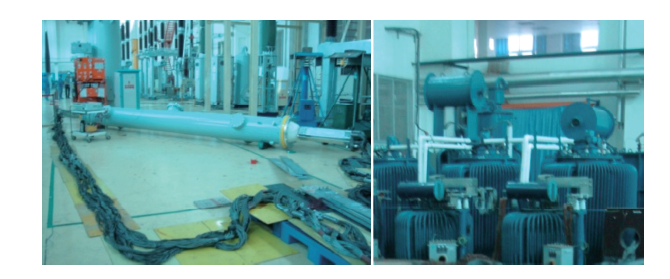

图6

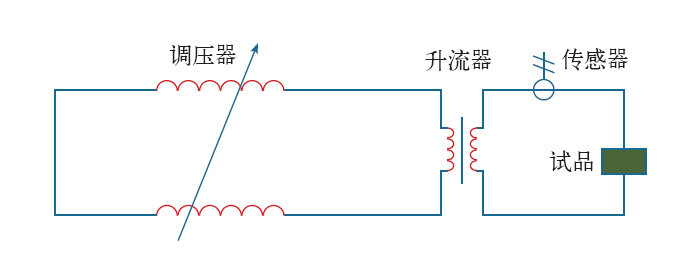

图7

图8

表3

参考文献 17

[1]	尚振球, 郭文元 . 高压电器[M]. 西安: 西安交通大学出版社, 1992.
[2]	黎斌 . SF6高电压电器设计[M]. 北京: 机械工业出版社, 2009.
[3]	林莘 . 现代高电压技术[M]. 北京: 机械工业出版社, 2011.
[4]	中华人民共和国国家发展和改革委员会. JB/T 10617—2006 高压组合电器用金属波纹管补偿器[S]. 北京: 机械工业出版社, 2007.
[5]	宋帆, 申春红, 林莘 , 等. 800kV GIS隔离开关磁场–温度场计算与分析[J]. 高压电压技术, 2008,34(7):1383-1388.
	Song Fan, Shen Chunhong, Lin Shen , et al. Calculation and analysis on magneto-thermal fields of 800kV GIS disconnector[J]. High Voltage Engineering, 2008,34(7):1383-1388.
[6]	范镇南, 张德威 , 等. 用电磁场和流场模型计算GIS母线损耗发热[J]. 高电压技术, 2009,35(12):3016-3021.
	Fan Zhennan, Zhang Dewei , et al. Calculation of loss and heat of GIS bus bar using electromagnetic field and fluid field[J]. High Voltage Engineering, 2009,35(12):3016-3021.
[7]	夏文, 江洪, 苏林英 . 126kV GIS产品主母线标准化设计[J]. 高压电器, 2009,45(6):132-135.
	Xia Wen, Jiang Hong, Su Linying . 126kV main bus standardization design[J]. High Voltage Apparatus, 2009,45(6):132-135.
[8]	李大权, 姜飞, 万荣兴 . 关于800kV GIS长距离母线筒位移研究[J]. 电气技术, 2012(5):41-44.
	Li Daqun, Jiang Fei, Wan Rongxing . Study on displacement of 800kV GIS long-distance bus[J]. Electrical Engineering, 2012(5):41-44.
[9]	李海波, 万荣兴, 方勇 . 兰州东变电站750kV GIS母线筒缺陷原因分析[J]. 高压电器, 2010,46(11):12-15.
	Li Haibo, Wan Rongxing, Fang Yong . Defect analysis of the 750 kV GIS busbar tube of the Lanzhoudong substation[J]. High Voltage Apparatus, 2010,46(11):12-15.
[10]	冯慈章, 马西奎 . 工程电磁场导论[M]. 北京: 高等教育出版社, 2000.
[11]	谢处方, 饶克谨 . 电磁场与电磁波[M]. 北京: 高等教育出版社, 2006.
[12]	范镇南, 罗永刚 . 内部导体结构对GIS母线损耗发热的影响[J]. 电机与控制学报, 2011,15(5):22-27.
	Fan Zhennan, Luo Yonggang . Influences of the internal conductor structure to the loss and heat of GIS bus bar[J]. Electric Machine and Control, 2011,15(5):22-27.
[13]	汪沨, 康添慧 , 等. 高压同轴GIS母线三维磁-热耦合场的计算与分析[J]. 湖南大学学报, 2014,41(8):73-77.
	Wang Feng, Kang Tianhui , et al. Analysis and calculation of magnetic-thermal coupled field for high-voltage coaxial GIS busbar[J]. Journal of Hunan University (Natural Sciences), 2014,41(8):73-77.
[14]	杨世铭, 陶文铨 . 传热学[M]. 北京: 高等教育出版社, 2006.
[15]	陶文铨 . 数值传热学[M]. 西安: 西安交通大学出版社, 2001.
[16]	中国国家标准化管理委员会. GB 1984—2014高压交流断路器[S]. 北京: 中国标准出版社, 2014.
[17]	中国国家标准化管理委员会. GB/T 11022—2011高压开关设备和控制设备标准的共用技术要求[S]. 北京: 中国标准出版社, 2012.

检测时间	开裂位置
2月29日	Ⅲ母1气室与2气室之间母线支架
3月12日	Ⅰ母开关西侧支架
4月12日	Ⅲ母1气室刀开关端子箱处母线支架
5月22日	Ⅲ母7气室处母线支架

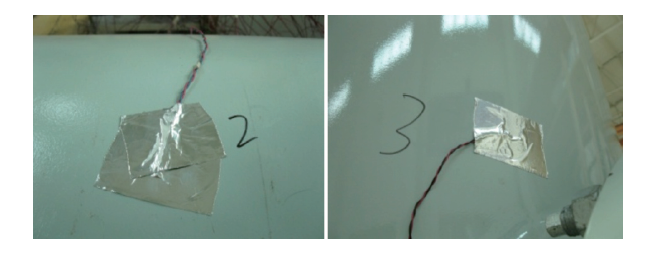

筒体	点1	点2	点3	点4	点5	均值
温度/℃	34.6	34.8	35.3	35	34.6	34.82
温升/K	20.6	20.8	21.3	21.0	20.6	20.86
