选相分合闸装置与重合闸功能配合回路优化

摘要/Abstract

摘要：

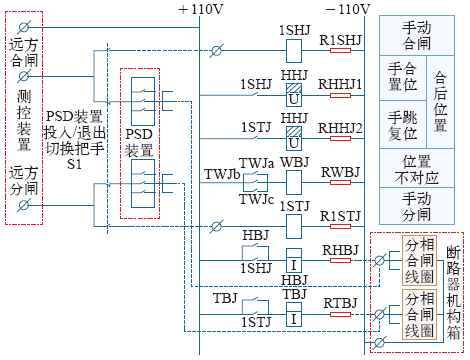

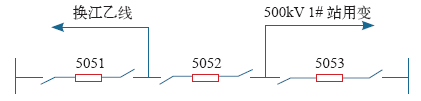

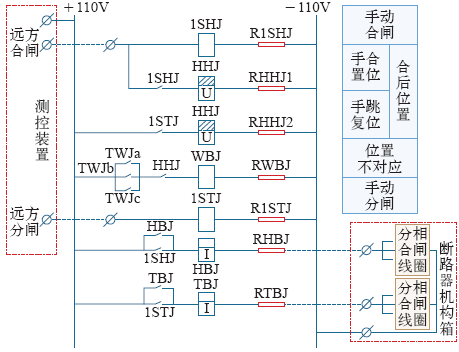

结合某换流站500kV 3/2接线开关场线路–变压器串线路重合闸装置异常实例,介绍了事件背景、异常原因查找过程。回路检查、绝缘测试及更换操作继电器箱插件等方法未消除异常,通过分析选相分合闸装置和开关操作继电器箱控制配合回路,确定重合闸装置异常是由于选相分合闸装置的控制回路将开关操作继电器箱内的分合闸继电器旁路而导致重合闸异常放电闭锁。指出电力系统内类似工况开关存在重合闸误动、拒动的潜在隐患。提出了改进措施并在工程实践中实施,为今后直流输电系统的设计、调试以及相关装置功能升级完善提供了重要的参考。

关键词: 重合闸异常, 选相分合闸, 旁路, 隐患, 改进

Abstract:

On the basis of an abnormal case of reclosing line of a 500kV 3/2 switch yard in a converter station, this paper describes the background of the case, and investigates reasons behind this anomalies. Loop checking, insulation testing, replacing plug-ins in the operating relay box and other method was not to eliminate anomalies. By analyzing the coordination of the election phase of closing devices with the control loop of the switch operations relay box, the abnormality was due to the control loop in the phase selection of closing devices that has bypassed open and close relay in the switch operation relay box which led to reclose abnormal discharge atresia. This paper identifies the existence of malfuction in switch reclosing, and potential tripping hazards in similar conditions in the power system. Counter-measures are proposed to be implemented in engineering practice,providing an important reference for improvement for future HVDC system design,commissioning and related devices feature upgrades.

Key words: Abnormal reclosing, PSD bypass, hidden trouble, improve

中图分类号:

TM762.2

郑星星,邓光武,包威,周登波,熊双成. 选相分合闸装置与重合闸功能配合回路优化[J]. 电气工程学报, 2015, 10(5): 82-86.

Zheng Xingxing,Deng Guangwu,Bao Wei,Zhou Dengbo,Xiong Shuangcheng. Study Coordination of PSD Devices and Line-Reclosing Function[J]. Journal of Electrical Engineering, 2015, 10(5): 82-86.

图/表 7

图1

图2

图3

图4

图5

图6

图7

参考文献 14

[1]	朱韬析, 王超 . 广州换流站交流滤波器运行存在的问题[J]. 电力设备, 2007,8(10):66-68.
	Zhu Taoxi, Wang Chao . Existent problems in operation of AC filter in Guangzhou converter station[J]. Electrical Equipment, 2007,8(10):66-68.
[2]	汪洋 . ±800kV直流换流站运行技术[M]. 北京: 中国电力出版社, 2011.
[3]	陈谦 . 选相分合闸技术在工程实际中的应用[J]. 华电技术, 2010,32(7):40-41.
	Chen Qian . Applications of phase selection points closing technology in engineering practice[J]. Huadian Technology, 2010,32(7):40-41.
[4]	杨广羽, 李锋涛, 刘高峰 , 等. 高压直流输电工程跳合闸选相装置的工作原理及应用[J]. 电力系统保护与控制, 2010,38(16):109-110.
	Yang Guangyu, Li Fengtao, Liu Gaofeng , et al. Working principle and application of point on wave device in HVDC projects[J]. Power System Protection and Control, 2010,38(16):109-110.
[5]	冯鸫, 杨洁民, 罗海志 . 高压直流换流站分合闸装置故障分析[J]. 高电压技术, 2008,34(8):1751-1754.
	Feng Dong, Yang Jiemin, Luo Haizhi . Analys of HVDC converter station sub-closing device failure[J]. High Voltage Engineering, 2008,34(8):1751-1754.
[6]	南瑞继保. 选相合闸装置PCS9830说明书[M]. 2009.
[7]	北京四方. JFZ-22FA型断路器操作继电器箱说明书[M]. 2009.
[8]	邓敬华, 杨晓亮, 左如虹 . 浅谈KKJ继电器的作用及其回路应用[J]. 河北企业, 2010(1):39-40.
	Deng Jinghua, Yang Xiaoliang . KKJ relay and its loop applications[J]. Hebei Qiye, 2010(1):39-40.
[9]	郑云峰, 周洪全, 张建华 . 关于合闸、跳闸位置继电器的配合分析[J]. 电气技术, 2008(12):67-68.
	Zheng Yunfeng, Zhou Hongquan, Zhang Jianhua . Analysis of the cooperation about on and off position relay[J]. Electrical Technology, 2008(12):67-68.
[10]	李立军, 杨舒, 王洪梅 . 几种重合闸误动作行为的分析[J]. 四川电力技术, 2010,33(1):44-46.
	Li Lijun, Yang Shu, Wang Hongmei . Analysis of several reclose misoperation behavior[J]. Sichuan Electric Power Technology, 2010,33(1):44-46.
[11]	刘少龙, 宋述勇, 余晋生 . 断路器保护需注意的问题[J]. 山西电力, 2010(4):3-6.
	Liu Shaolong, Song Shuyong, Yu Jinsheng . Several important issues on breaker protection[J]. Shanxi Electric Power, 2010(4):3-6.
[12]	韩潇, 赵国宇, 韩洁 , 等. 重合闸误动作原因分析与防范措施[J]. 电力系统保护与控制, 2010,38(24):217-221. doi: 10.7667/j.issn.1674-3415.2010.24.045
	Han Xiao, Zhao Guoyu, Han Jie , et al. Analysis of reasons and countermeasures of reclosing maloperation[J]. Power System Protection and Control, 2010,38(24):217-221. doi: 10.7667/j.issn.1674-3415.2010.24.045
[13]	GB/T 50062—2008,电力装置的继电保护和自动装置设计规范[S].
[14]	刘卿, 张卫欣, 李祯祥 , 等. 继电器触点金属熔融导致粘连失效的案例分析[J]. 电子产品可靠性与环境试验, 2013,31(3):13-15.
	Liu Qing, Zhang Weixin, Li Zhenxiang , et al. Failure analysis for relay contacts welding by fusion of metals[J]. Electronic Product Reliability and Environmental Testing, 2013,31(3):13-15.
