三相五柱解体变压器三维漏磁场与短路阻抗的仿真研究

doi:10.11985/2016.05.006

电气工程学报 ›› 2016, Vol. 11 ›› Issue (5): 46-50.doi: 10.11985/2016.05.006

• 理论研究 • 上一篇

三相五柱解体变压器三维漏磁场与短路阻抗的仿真研究

彭志华¹,王晓芳¹,朱丹²,林立¹,袁旭龙¹

1.邵阳学院电气工程系湖南邵阳 422000
2.中车大连机车车辆有限公司技术开发部大连 116022

收稿日期:2016-01-25 出版日期:2016-05-25 发布日期:2019-12-31
作者简介:彭志华男 1986年生,硕士,助教,研究方向为电气装备电磁场数值分析与优化设计。|王晓芳女 1965生,电气工程及其自动化工学硕士,副教授,邵阳学院电气工程系副主任,从事电气工程专业教学与管理工作。
基金资助:
湖南省科技计划项目经费资助项目(2015GK3033);湖南省2009年教育厅科学研究项目(09C884);湖南省科技计划项目经费资助项目(2015GK2033);邵阳市2015年科技计划重点项目

Simulation Research on Three Dimensional Leakage Magnetic Field and Short-Circuit Impedance of the Collapse of the Three-Phase Five-Column Transformer

Peng Zhihua¹,Wang Xiaofang¹,Zhu Dan²,Lin Li¹,Yuan Xulong¹

1.Electrical Engineering College,Shaoyang University Shaoyang 422000 China
2.Technical Development Dept.,Dalian Locomotive and Rolling Stock Co.,Ltd.,CRRC Group Dalian 116022 China

Received:2016-01-25 Online:2016-05-25 Published:2019-12-31

摘要/Abstract

摘要：

随电压等级升高,大型电力变压器的体积也不断增大,为此需要对变压器铁心进行解体来达到运输的目的;但铁心结构的改变可能会引起漏磁分布不均、局部过热等问题。本文基于有限元法对一台三相五柱解体变压器短路性能进行了三维电磁场仿真研究,计算了变压器漏磁场和绕组短路阻抗,仿真结果与实验结果误差较小,验证了仿真方法的正确性。

关键词: 解体变压器, 漏磁场, 短路阻抗, 有限元法

Abstract:

As the voltage increases, the volume of large power transformer enlarges continuously. So people have to disintegrate the transformer core for transportation. However, the change of structure may cause leakage field distribution of maldistribution and local overheating. The 3D electromagnetic field in power transformer simulation of three-phase five-column transformer short-circuit performance and the calculation of the leakage magnetic field is based finite element method. The difference between simulation results and the experimental results is rather small which verifies the accuracy of the simulation.

Key words: Disintegration transformer, leakage magnetic field, short circuit impedance, finite element method

中图分类号:

TM76

彭志华,王晓芳,朱丹,林立,袁旭龙. 三相五柱解体变压器三维漏磁场与短路阻抗的仿真研究[J]. 电气工程学报, 2016, 11(5): 46-50.

Peng Zhihua,Wang Xiaofang,Zhu Dan,Lin Li,Yuan Xulong. Simulation Research on Three Dimensional Leakage Magnetic Field and Short-Circuit Impedance of the Collapse of the Three-Phase Five-Column Transformer[J]. Journal of Electrical Engineering, 2016, 11(5): 46-50.

图/表 10

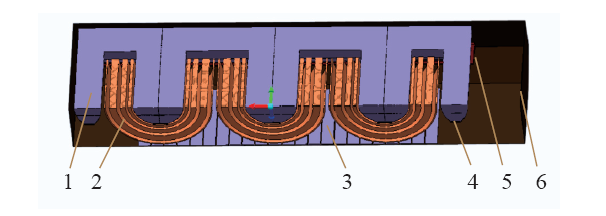

图1

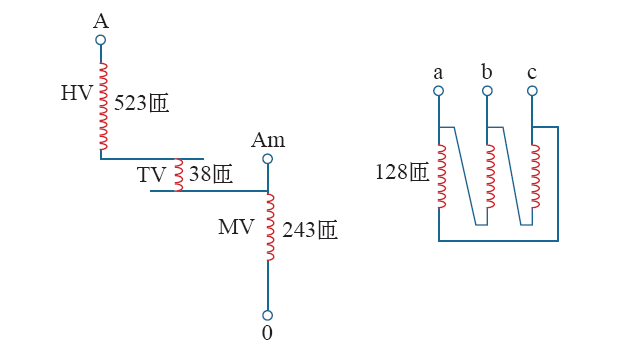

图2

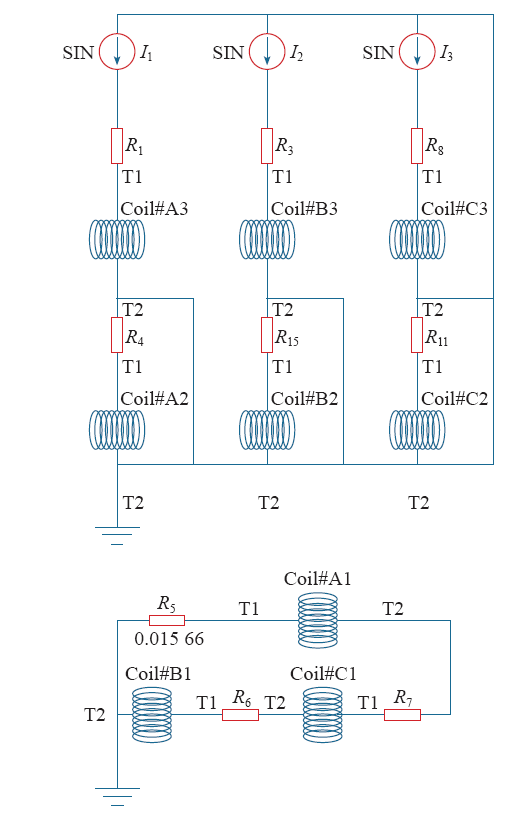

图3

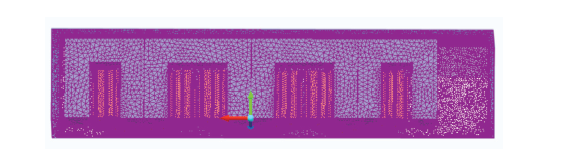

图4

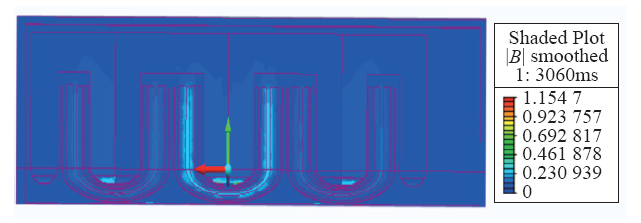

图5

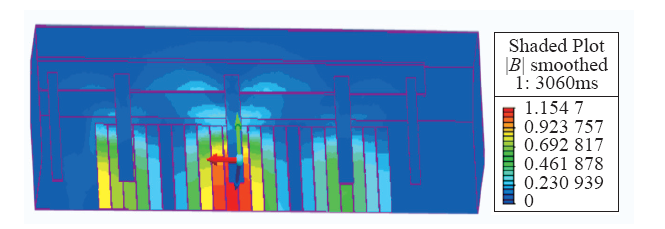

图6

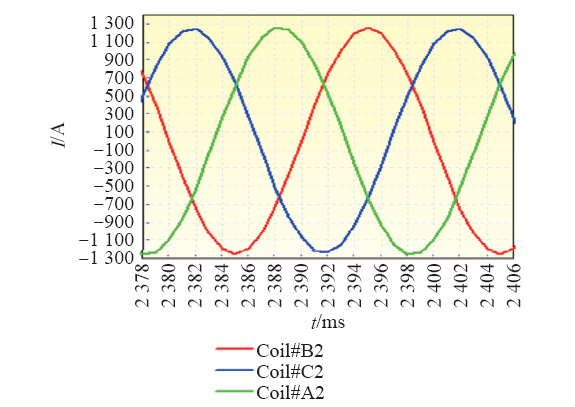

图7

表1

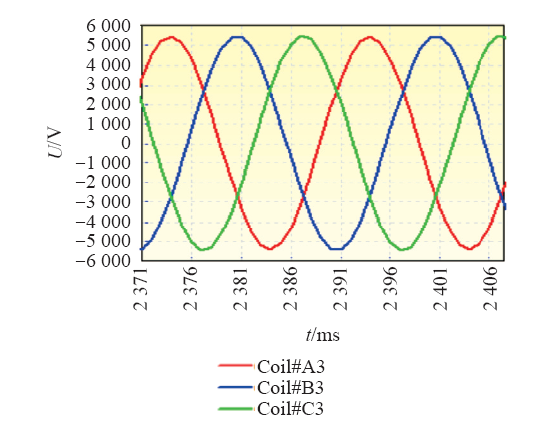

图8

表2

参考文献 11

[1]	朱英浩 . 2010—2015中国变压器行业市场分析与投资前景研究报告[M]. 北京:博思数据研究中心, 2010.
[2]	Qiu Renhui, Wang Keqi, Huang Zutai . Rheological properties of low consistency TMP from thinning wood of Chinese Fir[J]. Journal of Forest Research, 2006,17(2):145-149.
[3]	罗军川 . 西电研制可解体运输大容量高压变压器[J]. 变压器, 2012,49(6):46.
	Luo Junchuan . West development can transport large capacity and high voltage transformer disintegration[J]. Transformer, 2012,49(6):46.
[4]	三浦良和, 胡德民 . 275kV300MV·A解体运输变压器[J]. 三菱电机技报, 1986,60(4):1-5.
	Miura yoshikazu, Hu Demin . 275kV300MV·A disintegration transport transformer[J]. MITSUBISHI motor technology, 1986,60(4):1-5.
[5]	张艳丽, 彭志华, 阎秀恪 , 等. 单相三柱压轭变压器磁场仿真和励磁电流计算[J]. 变压器, 2014,51(10):7-9.
	Zhang Yanli, Peng Zhihua, Yan Xiuke , et al. Magnetic field simulation and field current computation for a single-phase three-column pressed-yoke transformer[J]. Transformer, 2014,51(10):7-9.
[6]	康雅华 . 磁不平衡变压器瞬态涡流场场路耦合研究及磁场分析[D]. 沈阳:沈阳工业大学, 2014.
[7]	Koppikar D A, Kullkami S V, Turowski J . Fast 3-dimensional interactive computation of stray field and losses in asymmetric transformers[J]. IEEE Proceeding of Generation, Transmission, Distribution, 2000,147(4):197-201.
[8]	朱占新, 谢德馨, 张艳丽 . 大型电力变压器三维漏磁场与结构件损耗的时域分析[J]. 中国电机工程学报, 2012,32(9):156-160.
	Zhu Zhanxin, Xie Dexin, Zhang Yanli . Time domain analysis of 3D leakage magnetic fields and structural part losses of large power transformers[J]. Proceedings of the CSEE, 2012,32(9):156-160.
[9]	谢德馨, 杨仕友 . 工程电磁场数值分析与综合[M]. 北京: 机械工业出版社, 2009: 77-81.
[10]	韩芳旭, 李岩, 孙昕 . 电力变压器漏磁场和短路阻抗计算[J]. 变压器, 2010,47(10):9-12.
	Han Fangxu, Li Yan, Sun Xin . Calculation of leakage magnetic field and short circuit impedance of power transformer[J]. Transformer, 2010,47(10):9-12.
[11]	程志光, 高桥则雄, 博扎德•弗甘尼 . 电气工程电磁热场模拟与应用[M]. 北京: 科学出版社, 2009.

中压绕组	电流计算值/A	误差(%)
额定电流	1 234.8	—
A相	1 232.1	0.158
B相	1 235.2	0.032
C相	1 231.9	0.235

高压绕组	计算电压值/V	短路阻抗值(%)	误差(%)
实验值	–	10.62	–
A相	22 451.2	10.71	0.87
B相	22 503.2	10.74	1.1
C相	22 555.2	10.62	1.34
