通用化多功能飞轮测试系统设计与实现*

doi:10.11985/2023.02.004

电气工程学报 ›› 2023, Vol. 18 ›› Issue (2): 26-33.doi: 10.11985/2023.02.004

扫码分享

通用化多功能飞轮测试系统设计与实现^*

吴可¹(), 钟泽宇²(), 高雪松³(), 杨冬雷³(), 王洁³(), 孔晓红¹(), 迟晓妮⁴()

1.河南科技学院机电学院新乡 453000
2.杭州电子科技大学自动化学院杭州 310018
3.上海航天控制技术研究所惯导部上海 200000
4.杭州职业技术学院吉利汽车学院杭州 310018

收稿日期:2022-12-16 修回日期:2023-03-06 出版日期:2023-06-25 发布日期:2023-07-12
通讯作者: 吴可，男，1988年生，硕士研究生。主要研究方向为仪器仪表。E-mail：1045744161@qq.com
作者简介:钟泽宇，男，1997年生，硕士研究生。主要研究方向为飞轮储能。E-mail：1406905574@qq.com
高雪松，男，1990年生。主要研究方向为控制键执行机构驱动与电力电子技术。E-mail：cedar8090@163.com
杨冬雷，男，1992年生，硕士研究生。主要研究方向为卫星用执行机构设计。E-mail：717347530@qq.com
王洁，女，1995年生，硕士研究生。主要研究方向为卫星用执行机构结构设计和电机设计。E-mail：wangieiob hit@163.com
孔晓红，女，1972年，博士，教授。主要研究方向为智能控制、物联网等。E-mail：nancykong@hist.edu.cn
迟晓妮，女，1979年，硕士，副教授。主要研究方向为新能源储能。E-mail：chi_xiaoni@126.com
基金资助:
杭州市科技计划资助项目(20201203B138)

Design and Implementation of Universal Multifunctional Flywheel Test System

WU Ke¹(), ZHONG Zeyu²(), GAO Xuesong³(), YANG Donglei³(), WANG Jie³(), KONG Xiaohong¹(), CHI Xiaoni⁴()

1. College of Mechanical and Electrical Engineering, Henan Institute of Science and Technology, Xinxiang 453000
2. School of Automation, Hangzhou Dianzi University, Hangzhou 310018
3. Inertial Navigation Department, Shanghai Institute of Aerospace Control Technology, Shanghai 200000
4. Geely Automotive Academy, Hangzhou Vocational & Technical College, Hangzhou 310018

Received:2022-12-16 Revised:2023-03-06 Online:2023-06-25 Published:2023-07-12

摘要/Abstract

摘要：

飞轮是空间卫星的执行机构，性能好坏决定卫星能否正常运行。当前飞轮测试系统功能单一化，测试系统定期校准手工效率低。围绕实际需求研制一套多功能通用化自动测试平台。基于QT开发框架，开发了可以兼顾多型号和多协议的模块化软件的飞轮测试平台，可以完成6路飞轮控制板自定义的定时功能的串/并行测试，实现一键测试功能和定期自动校准功能。经过试验表明该测试系统解决了传统意义上的一台测试系统只能测试一台飞轮产品的问题，提高了测试效率。在实际的应用中，解决了计量标定人员在定期校准时手动校准的复杂操作问题，克服了易出错、准确性偏低等一系列问题。

关键词: 飞轮, 模块化, 自动测试, 串/并行测试, 自动校准

Abstract:

The flywheel is the actuator of a space satellite, and its performance determines whether the satellite can operate normally. The current flywheel test system has a single function, and the manual efficiency of regular calibration of the test system is low. Focusing on actual demand, a multi-functional generalized automatic test platform is developed. Based on QT, a flywheel test platform is developed, which can take into account multi-model and multi-protocol modular software, and can complete the series/parallel test of the self-defined timing function of the 6-way flywheel control board, and realize the one-click test and the regular automatic calibration function. After experimenting and practically results, the test system solves the problem that a test system can only test one flywheel product in the traditional sense, and improve the test efficiency. In practical applications, it solves the complex operation problem of manual calibration by metrological calibration personnel during regular calibration, and overcomes a series of problems that are prone to errors and low accuracy.

Key words: Flywheel, modularization, automatic test, string/parallel test, automatic calibration

中图分类号:

TM721

吴可, 钟泽宇, 高雪松, 杨冬雷, 王洁, 孔晓红, 迟晓妮. 通用化多功能飞轮测试系统设计与实现^*[J]. 电气工程学报, 2023, 18(2): 26-33.

WU Ke, ZHONG Zeyu, GAO Xuesong, YANG Donglei, WANG Jie, KONG Xiaohong, CHI Xiaoni. Design and Implementation of Universal Multifunctional Flywheel Test System[J]. Journal of Electrical Engineering, 2023, 18(2): 26-33.

图/表 8

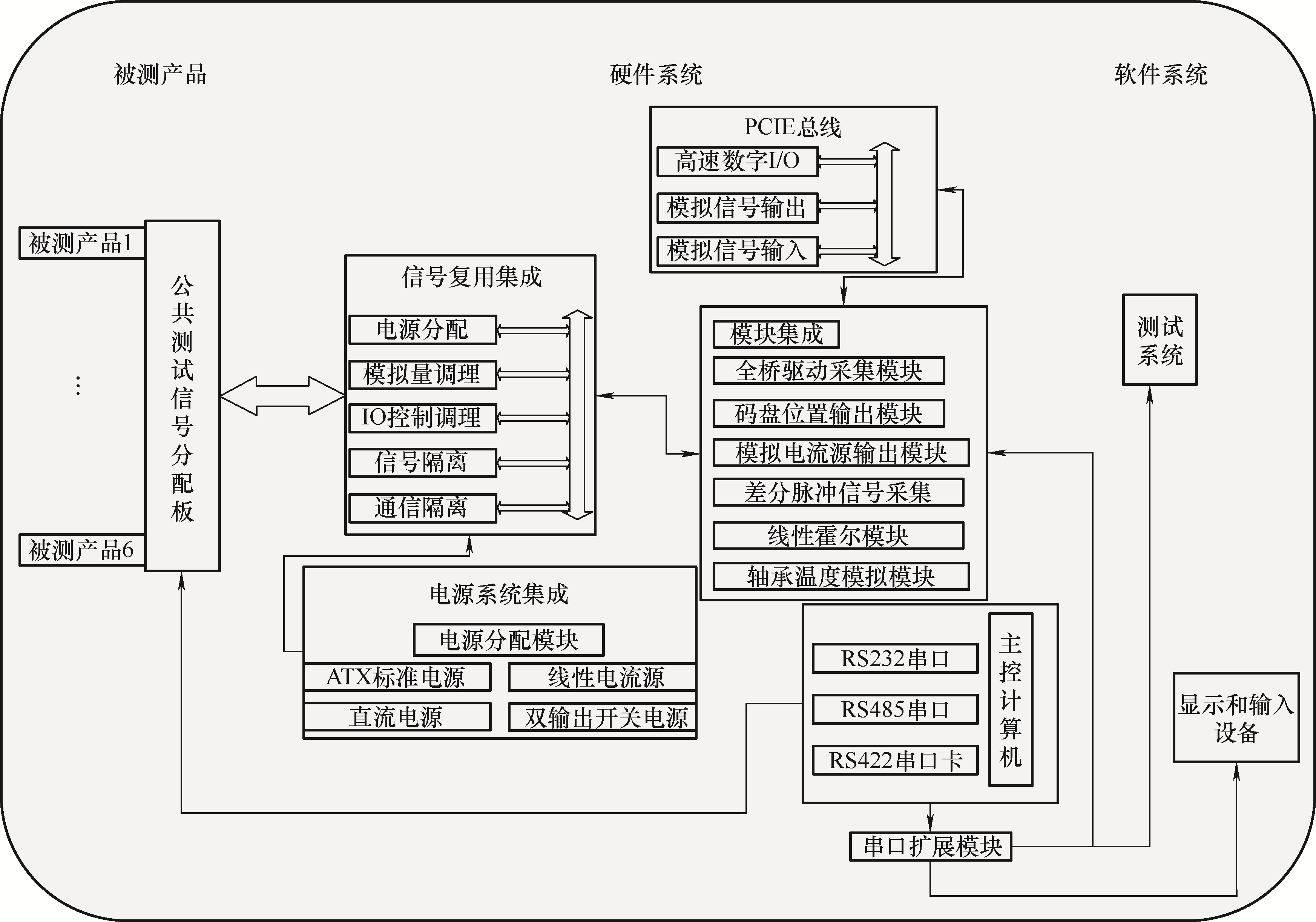

图1

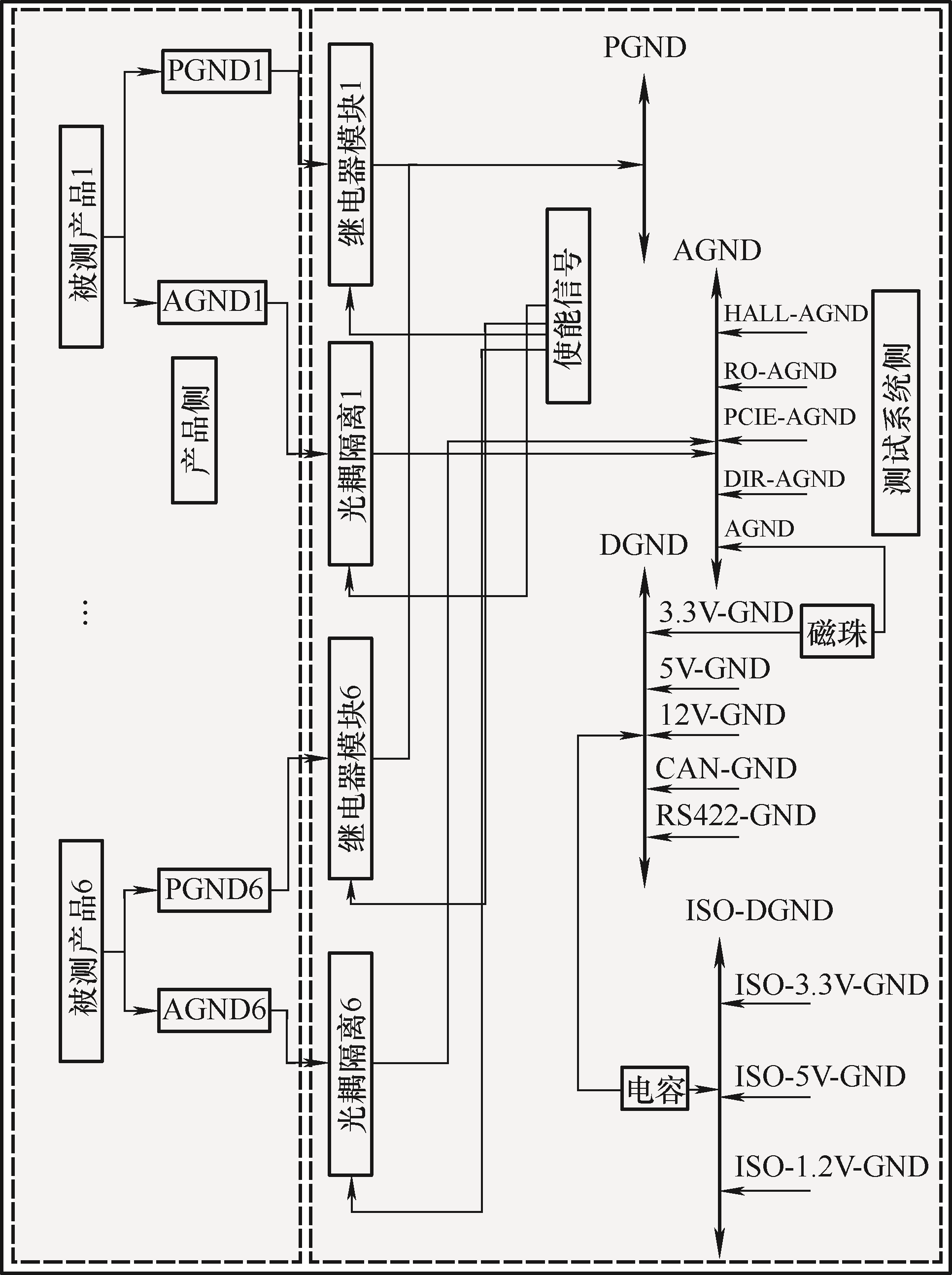

图2

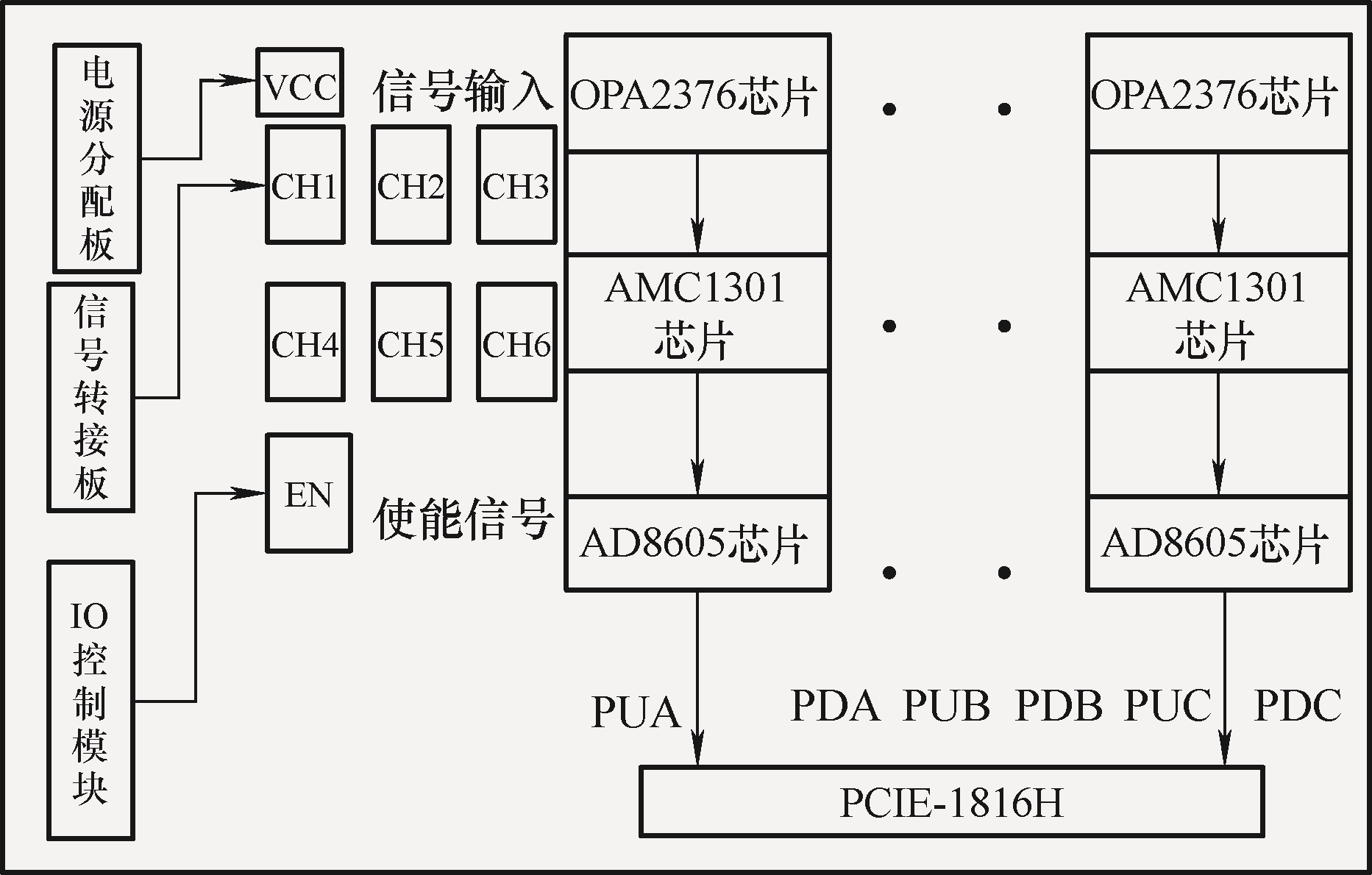

图3

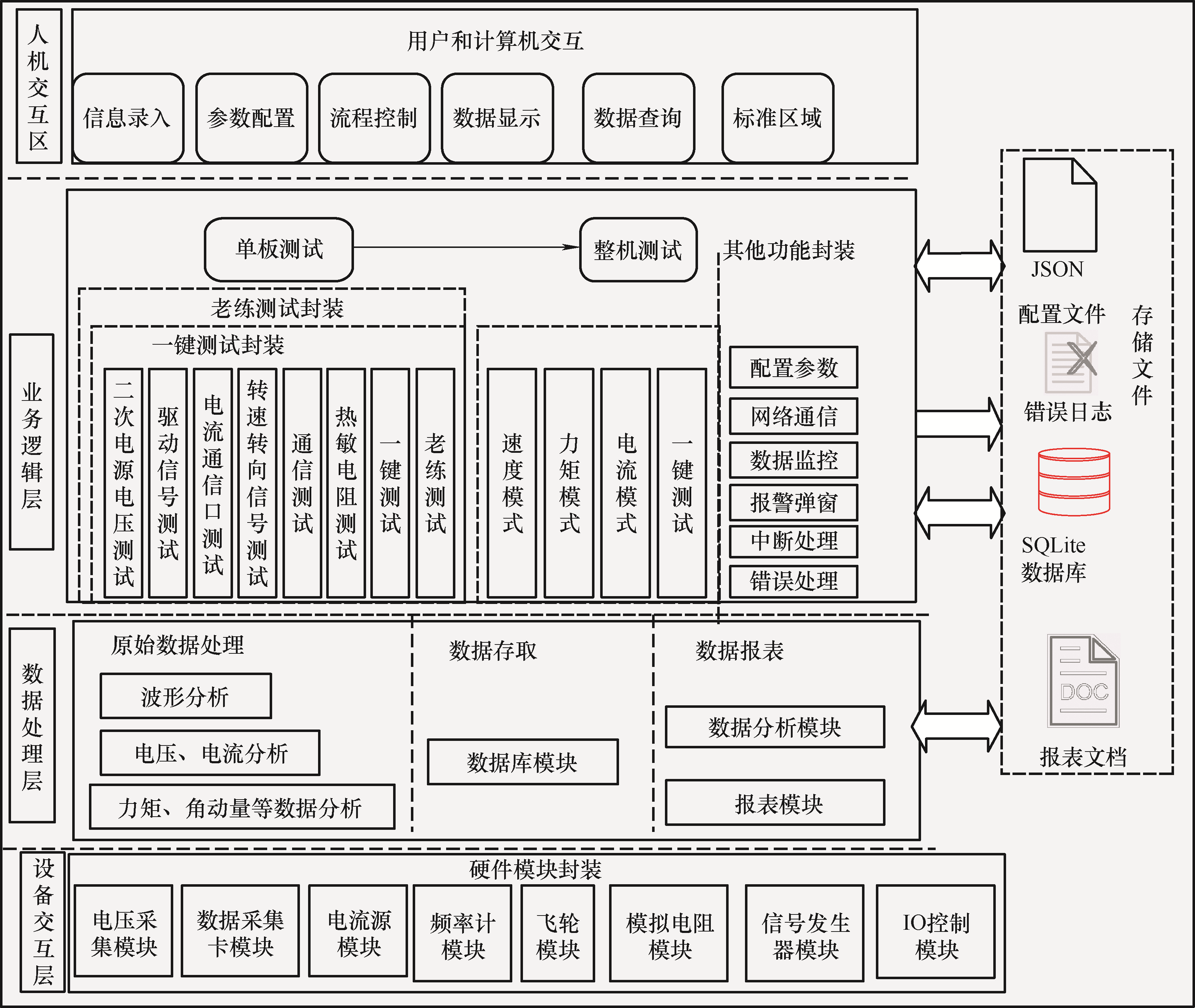

图4

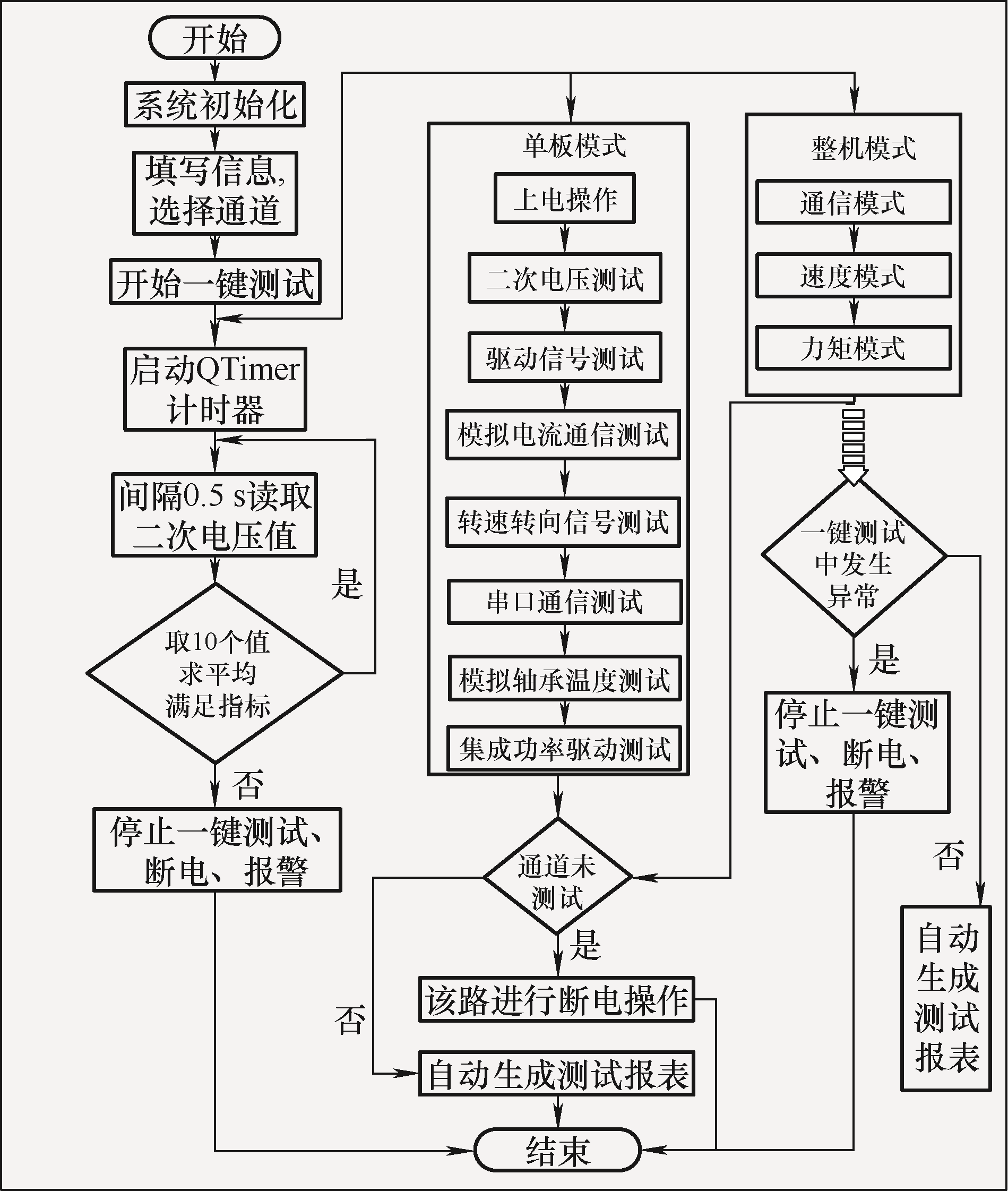

图5

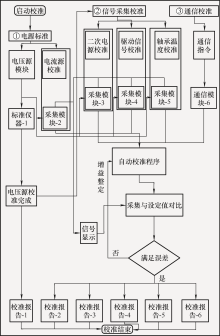

图6

表1

表2

参考文献 20

[1]	魏许, 张怡文. 飞轮通用测试软件平台的设计与实现[J]. 计算机测量与控制, 2017, 25(12):129-132.
	WEI Xu, ZHANG Yiwen. Design and implementation of flywheel general test software platform[J]. Computer Measurement and Control, 2017, 25(12):129-132.
[2]	孙洪雨, 张雷, 陈善搏, 等. 飞轮微振动的组合隔振装置设计及实验研究[J]. 宇航学报, 2020, 41(10):1288-1294.
	SUN Hongyu, ZHANG Lei, CHEN Shanbo, et al. Design and experimental study of combined vibration isolation device for micro-vibration of flywheel[J]. Journal of Astronautics, 2020, 41(10):1288-1294.
[3]	陈善搏. 一体化高分辨遥感微小卫星微振动隔振及试验技术研究[D]. 长春: 中国科学院大学(中国科学院长春光学精密机械与物理研究所), 2020.
	CHEN Shanbo. Micro-vibration isolation and test technology research on integrated high-resolution remote sensing micro-satellite[D]. Changchun: University of Chinese Academy of Sciences(Changchun Institute of Optics,Fine Mechanics and Physics,Chinese Academy of Sciences), 2020.
[4]	李彦成. 微飞轮自动测试系统设计与实现[D]. 杭州: 杭州电子科技大学, 2020.
	LI Yancheng. Design and implementation of automatic test system for micro flywheel[D]. Hangzhou: Hangzhou Dianzi University, 2020.
[5]	钱添. 小电阻接地系统高灵敏性及相关保护研究[J]. 科技创新与应用, 2022, 12(33):75-77.
	QIAN Tian. Research on high sensitivity and related protection of small resistance grounding system[J]. Technology Innovation and Application, 2022, 12(33):75-77.
[6]	李响, 张炜祺, 赵瑞锋, 等. 小电阻接地系统弧光接地故障建模与特征计算方法[J]. 供用电, 2022, 39(6):27-32.
	LI Xiang, ZHANG Weiqi, ZHAO Ruifeng, et al. Arc ground fault modeling and characteristic calculation method of small resistance grounding system[J]. Distribution & Utilization, 2022, 39(6):27-32.
[7]	刘思雨. 一种全桥功率驱动器的控制电路设计[D]. 成都: 电子科技大学, 2022.
	LIU Siyu. Control circuit design of a full-bridge power driver[D]. Chengdu: University of Electronic Science and Technology of China, 2022.
[8]	任长青, 杨菊, 李占元. 多通道温湿度变送器模拟量信号采集和转换装置的研制[J]. 中国计量, 2022, 323(10):77-78.
	REN Changqing, YANG Ju, LI Zhanyuan. Development of analog signal acquisition and conversion device for multi-channel temperature and humidity transmitter[J]. China Metrology, 2022, 323(10):77-78.
[9]	高志方, 吕靖雯, 彭定洪. 面向用户感性需求的人机交互设计方案评价方法[J]. 系统科学与数学, 2023, 43(3):610-628. doi: 10.12341/jssms22275
	GAO Zhifang, LÜ Jingwen, PENG Dinghong. Evaluation method of human-computer interaction design scheme oriented to users’ perceptual needs[J]. Journal of Systems Science and Mathematical Sciences, 2023, 43(3):610-628. doi: 10.12341/jssms22275
[10]	方翠, 郭天太, 陈红江, 等. 基于恒压激励的伺服式拾振器自校准技术研究[J]. 中国计量大学学报, 2019, 30(3):269-273.
	FANG Cui, GUO Tiantai, CHEN Hongjiang, et al. Research on self-calibration technology of servo vibration pickup based on constant voltage excitation[J]. Journal of China University of Metrology, 2019, 30(3):269-273.
[11]	王天宇. 基于自校准技术的ATS溯源性及整体计量技术研究[J]. 电子产品可靠性与环境试验, 2021, 39(S1):33-37.
	WANG Tianyu. Research on ATS traceability and overall metrology technology based on self-calibration technology[J]. Electronic Product Reliability and Environmental Testing, 2021, 39(S1):33-37.
[12]	范凡. 晶体振荡器频率漂移自校准技术的研究[D]. 西安: 西安电子科技大学, 2020.
	FAN Fan. Research on frequency drift self-calibration technology of crystal oscillator[D]. Xi’an: Xidian University, 2020.
[13]	刘哲良. 基于LabVIEW的精密仪器校准平台研发[D]. 北京: 北京交通大学, 2020.
	LIU Zheliang. Research and development of precision instrument calibration platform based on LabVIEW[D]. Beijing: Beijing Jiaotong University, 2020.
[14]	贾守波, 吴文超, 王博, 等. T/R组件电老练测试系统设计[J]. 测控技术, 2023, 42(1):62-69.
	JIA Shoubo, WU Wenchao, WANG Bo, et al. Design of electrical aging test system for T/R components[J]. Measurement & Control Technology, 2023, 42(1):62-69.
[15]	闫俊伢, 康亚. PCI Express转接技术在模块化笔记本中的应用研究[J]. 软件工程, 2018, 21(12):4-6.
	YAN Junya, KANG Ya. Research on the application of PCI Express adapter technology in modular notebooks[J]. Software Engineering, 2018, 21(12):4-6.
[16]	霍道强. 基于FPGA的多通道数据采集单元设计与实现[D]. 成都: 电子科技大学, 2022.
	HUO Daoqiang. Design and implementation of FPGA-based multi-channel data acquisition unit[D]. Chengdu: University of Electronic Science and Technology of China, 2022.
[17]	姚沛嵩, 张利军, 刘洁, 等. 工控系统模拟输入模块转换误差分析及修正[J]. 控制工程, 2022, 29(9):1695-1700.
	YAO Peisong, ZHANG Lijun, LIU Jie, et al. Analysis and correction of conversion error of analog input module of industrial control system[J]. Control Engineering of China, 2022, 29(9):1695-1700.
[18]	刘浩, 李予国, 丁学振, 等. 三轴磁通门传感器温漂误差分析及其校正方法[J]. 中国海洋大学学报, 2022, 52(5):107-113.
	LIU Hao, LI Yuguo, DING Xuezhen, et al. Analysis and correction method of temperature drift error of three-axis fluxgate sensor[J]. Journal of Ocean University of China, 2022, 52(5):107-113.
[19]	赵江萍, 姚缨英, 张冶沁. 一种示波器通道分时复用系统的设计与实现[J]. 中国现代教育装备, 2022, 391(15):65-67.
	ZHAO Jiangping, YAO Yingying, ZHANG Yeqin. Design and realization of an oscilloscope channel time-division multiplexing system[J]. China’s Modern Educational Equipment, 2022, 391(15):65-67.
[20]	赵思洋, 杜晓霞, 游占华, 等. 采集控制多线程一体化的集成式FAIMS主控系统设计与实现[J]. 仪表技术与传感器, 2020, 454(11):68-73.
	ZHAO Siyang, DU Xiaoxia, YOU Zhanhua, et al. Design and implementation of integrated FIMS master control system with multi-thread integration of acquisition and control[J]. Instrument Technique and Sensor, 2020, 454(11):68-73.

名称	单板模式	整机模式	结果评定
性能通信兼容转接模块	一、二次电源测试	速度模式	满足
	驱动信号采集	力矩模式	满足
	转速转差采集	通信模式	满足
	模拟轴承温度		满足
	集成功率驱动		满足
	RS422/485		满足
	CAN		满足
	兼容多种接插件		满足

第X通道	1	2	3	4	5	6
校准时间/min	13	14	15	14	13	12
平均误差θ	3	4	3.5	3.6	4.1	4.4
