含大规模新能源接入的交直流输电系统数字孪生平台架构设计*

doi:10.11985/2022.03.026

电气工程学报 ›› 2022, Vol. 17 ›› Issue (3): 219-226.doi: 10.11985/2022.03.026

• 新能源发电与电能存储 • 上一篇

扫码分享

含大规模新能源接入的交直流输电系统数字孪生平台架构设计^*

周敬森¹(), 魏金萧²(), 谢刚文¹, 冉立², 张友强¹, 胡嘉渝²

1.国网重庆市电力公司电力科学研究院重庆 401120
2.重庆大学输配电装备及系统安全与新技术国家重点实验室重庆 400044

收稿日期:2021-02-01 修回日期:2022-04-13 出版日期:2022-09-25 发布日期:2022-10-28
通讯作者: 魏金萧 E-mail:zhoujingsen@whu.edu.cn;weijinxiao@cqu.edu.com
作者简介:周敬森,男,1989年生,博士,工程师。主要研究方向为电力系统分析、柔性直流输电、数字孪生。E-mail： zhoujingsen@whu.edu.cn
基金资助:
*重庆市自然科学基金博士后科学基金(cstc2019jcyj-bshX0082);国家自然科学基金(5171101176);国家重点研发计划(2018YFB0905800)

Architecture Design of Digital Twin Platform for AC & DC Transmission System with Large Scale New Energy

ZHOU Jingsen¹(), WEI Jinxiao²(), XIE Gangwen¹, RAN Li², ZHANG Youqiang¹, HU Jiayu²

1. State Grid Chongqing Electric Power Company Research Institute, Chongqing 401120
2. State Key Laboratory of Power Transmission Equipment & System Security and New Technology, Chongqing University, Chongqing 400044

Received:2021-02-01 Revised:2022-04-13 Online:2022-09-25 Published:2022-10-28
Contact: WEI Jinxiao E-mail:zhoujingsen@whu.edu.cn;weijinxiao@cqu.edu.com

摘要/Abstract

摘要：

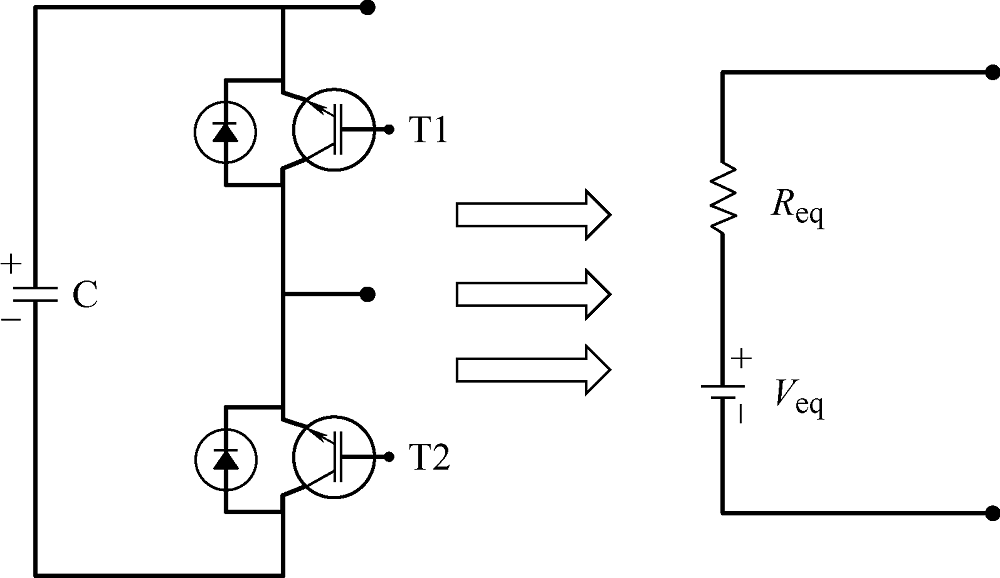

随着电力电子器件的发展及技术的进步,越来越多的大功率电力电子设备被应用于电力系统柔性直流输电中,以提升电网稳定性和新能源接纳能力,渝鄂柔性直流背靠背联网工程是这一技术的典型应用。但是,由于直流环节和新能源发电过程含有大量的电力电子开关器件和功率模块,为含大规模新能源接入的交直流混合仿真系统分析带来了较大困难。基于数字孪生的概念,将MMC子模块等效为电源与其导通电阻的串联。针对渝东北地区交直流混合电网的具体参数和网络结构,考虑近期该区域新能源规划,在分析、预测负荷、新能源出力的基础上,初步建立了一整套含大规模新能源接入的交直流输电系统数字孪生平台,并将平台运行结果与实际运行状态相比较,证明了所提分析架构的实用性和有效性。

关键词: 交直流输电, 数字孪生, MMC-HVDC, 风电场, 架构设计

Abstract:

With the development of power electronic devices and the progress of technology, more and more high-power power electronic devices are used in power system flexible DC transmission, in order to improve the stability of power grid and the ability to accept new energy. Chongqing Hubei flexible DC back-to-back interconnection project is a typical application of this technology. However, due to the DC link and the new energy generation process contain a large number of power electronic switching devices and power modules, it brings great difficulties to the analysis of AC-DC hybrid simulation system with large-scale new energy access. Based on the concept of digital twin, MMC sub module switch device is equivalent to its turn on and turn off resistance. According to the specific parameters and network structure of AC & DC hybrid power grid in Northeast Chongqing, considering the recent wind power planning in the region, based on the analysis and prediction of load and wind power output, a set of digital twin platform of AC & DC transmission system with large-scale wind power access is established and the platform running results are compared with the actual results, which proves the effectiveness of the analysis architecture proposed in this paper.

Key words: AC ＆ DC system, digital twin, MMC-HVDC, wind farm, architecture design

中图分类号:

TM743

周敬森, 魏金萧, 谢刚文, 冉立, 张友强, 胡嘉渝. 含大规模新能源接入的交直流输电系统数字孪生平台架构设计^*[J]. 电气工程学报, 2022, 17(3): 219-226.

ZHOU Jingsen, WEI Jinxiao, XIE Gangwen, RAN Li, ZHANG Youqiang, HU Jiayu. Architecture Design of Digital Twin Platform for AC & DC Transmission System with Large Scale New Energy[J]. Journal of Electrical Engineering, 2022, 17(3): 219-226.

图/表 19

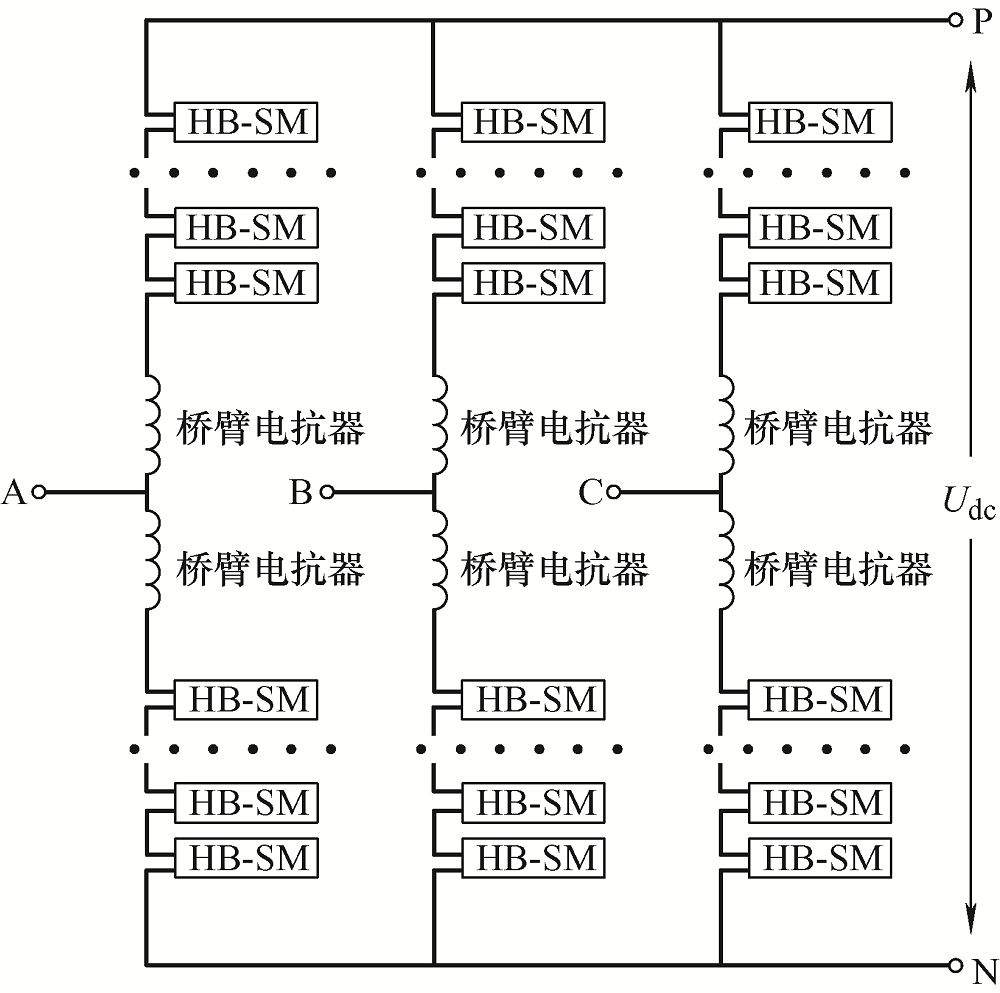

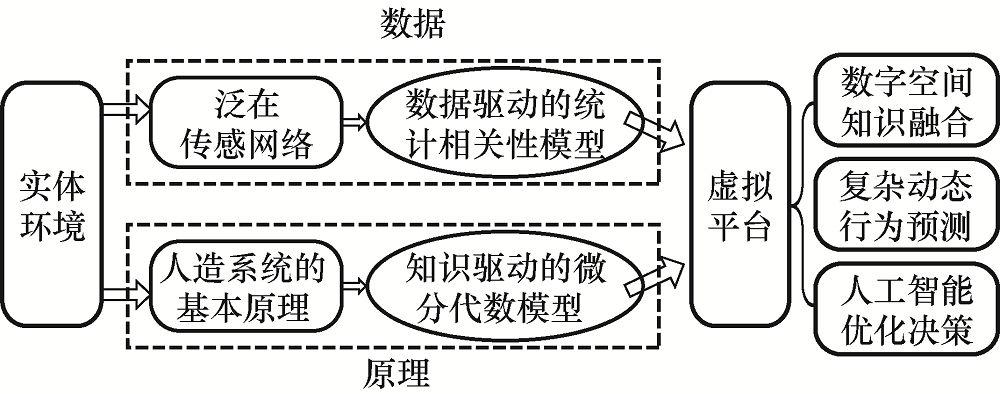

图1

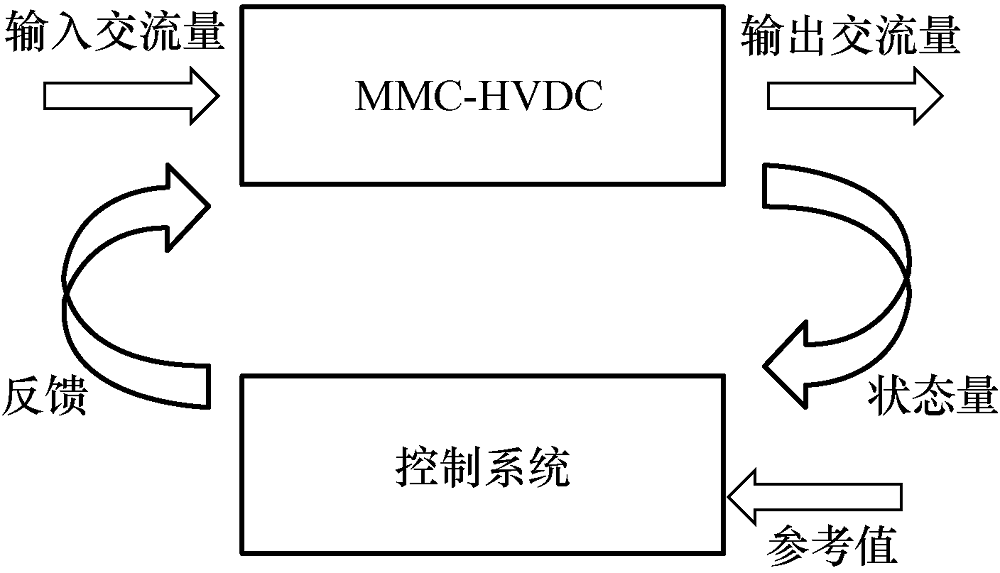

图2

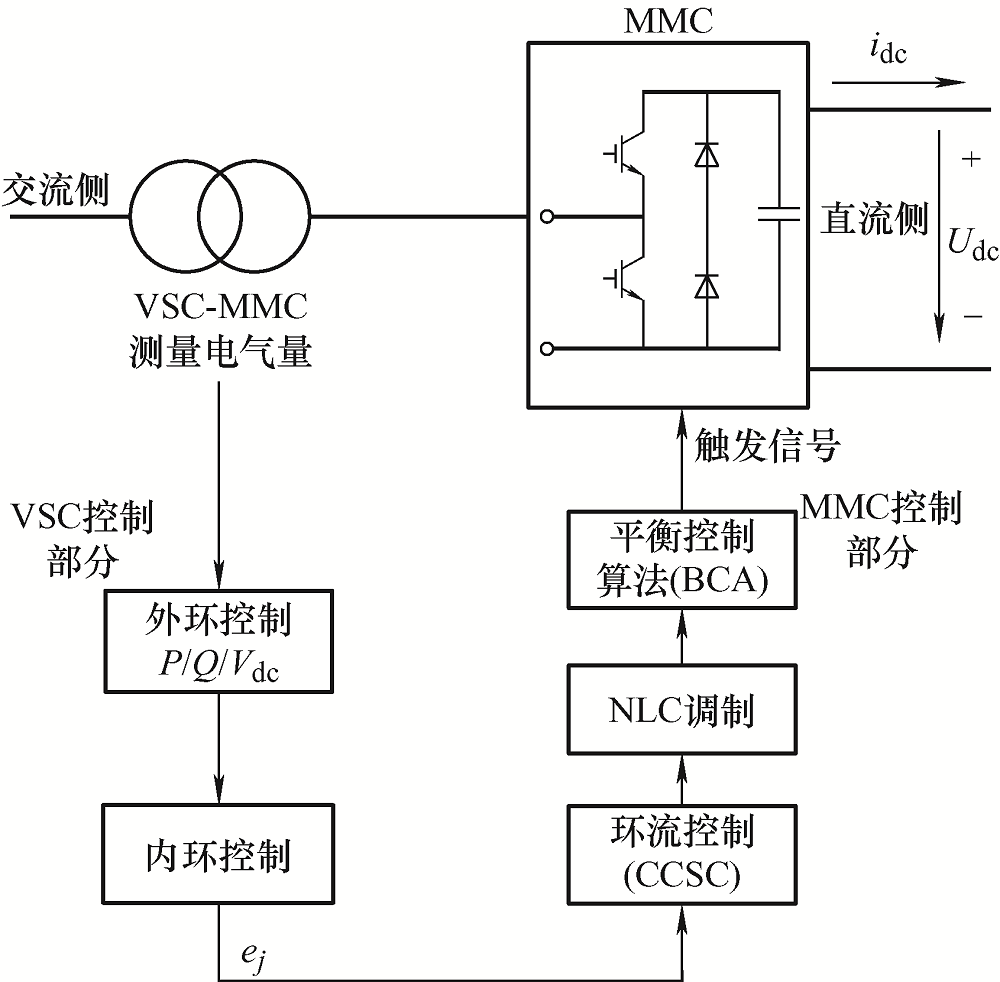

图3

图4

图5

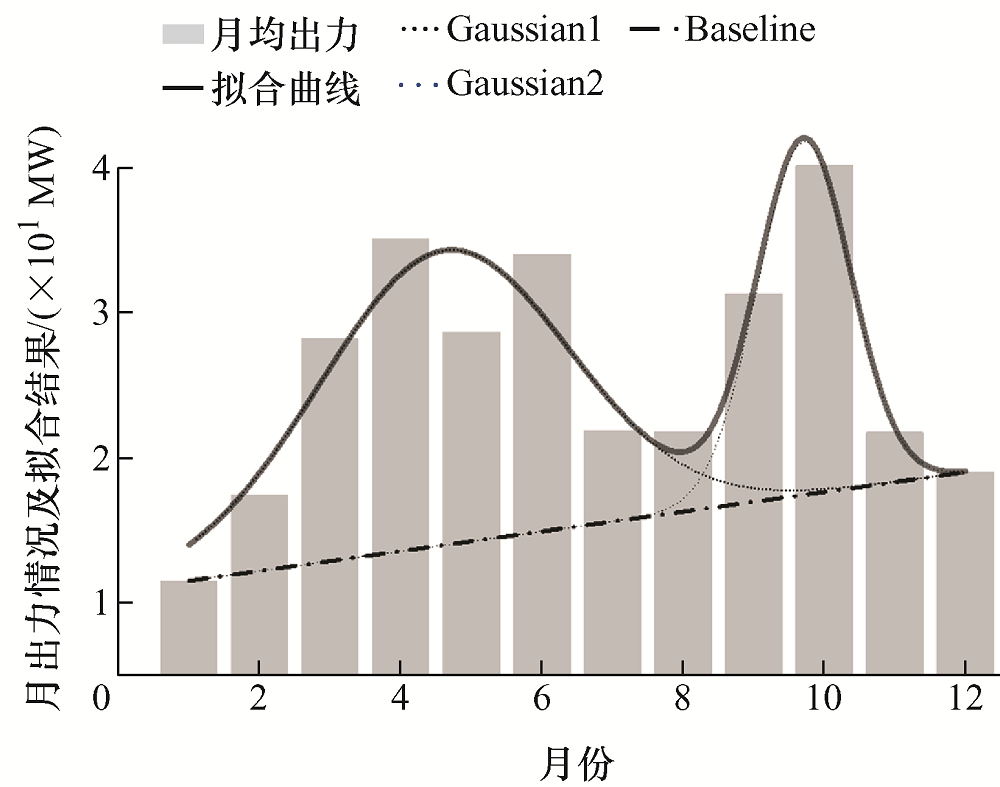

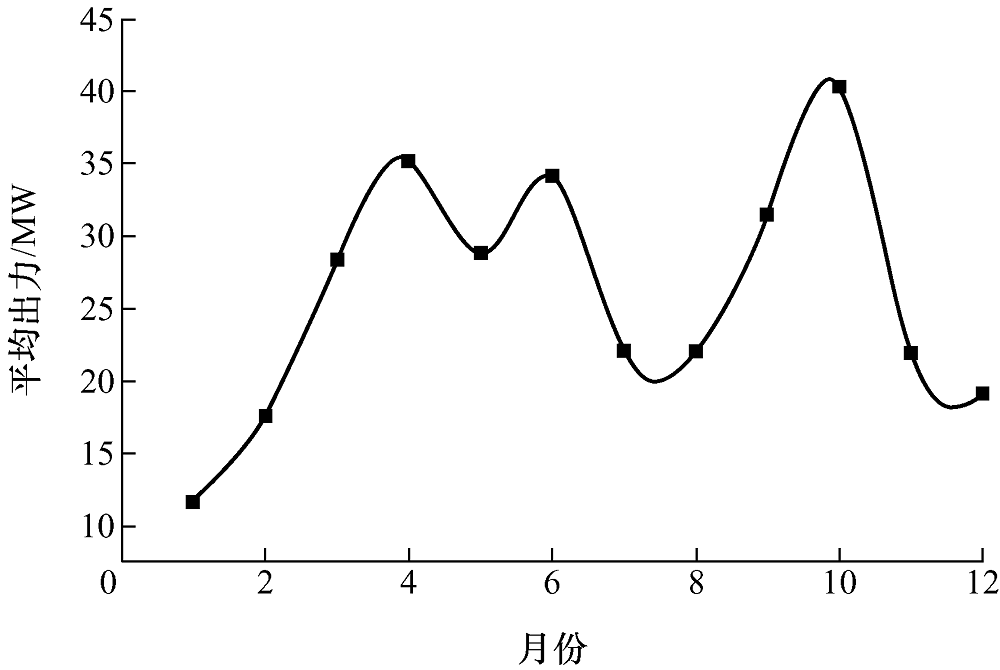

图6

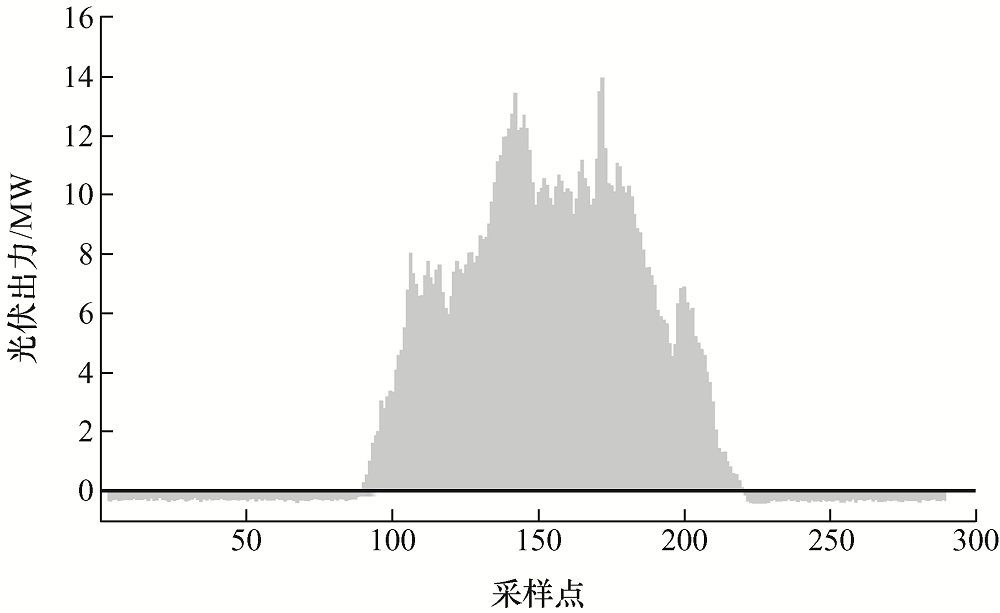

图7

表1

表2

图8

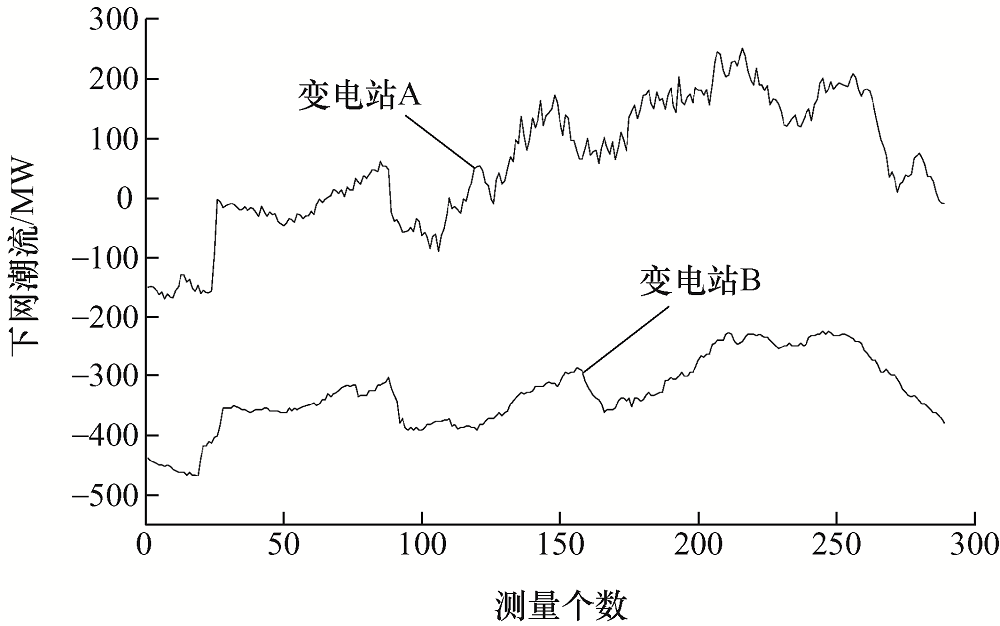

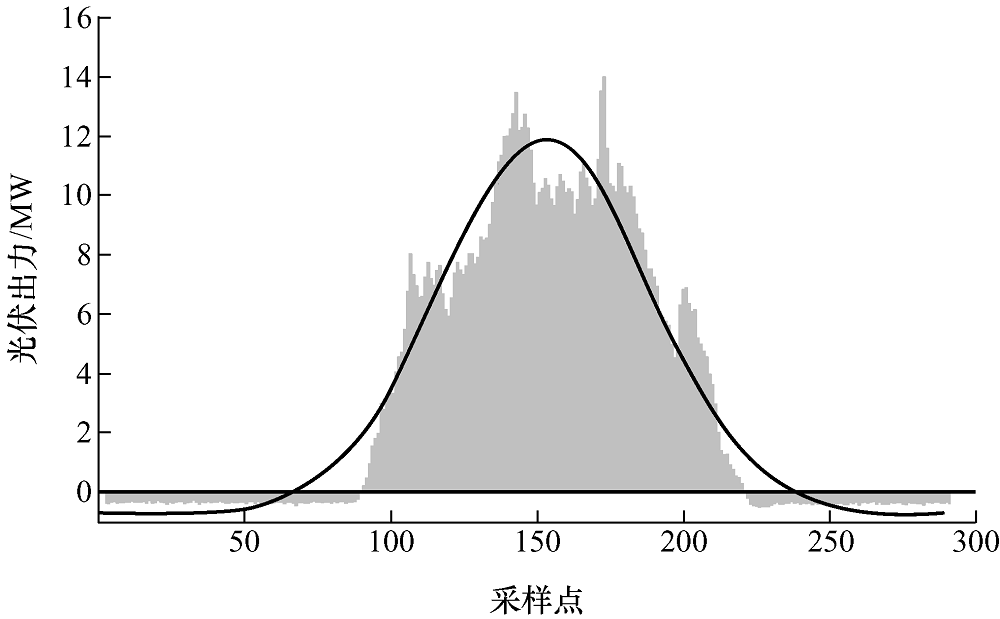

图9

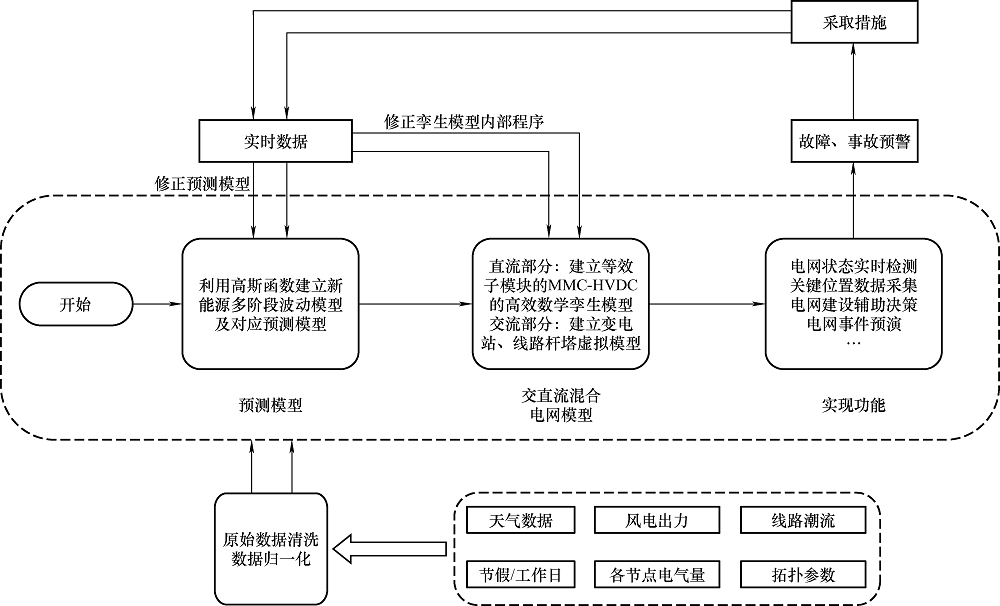

图10

图11

表3

表4

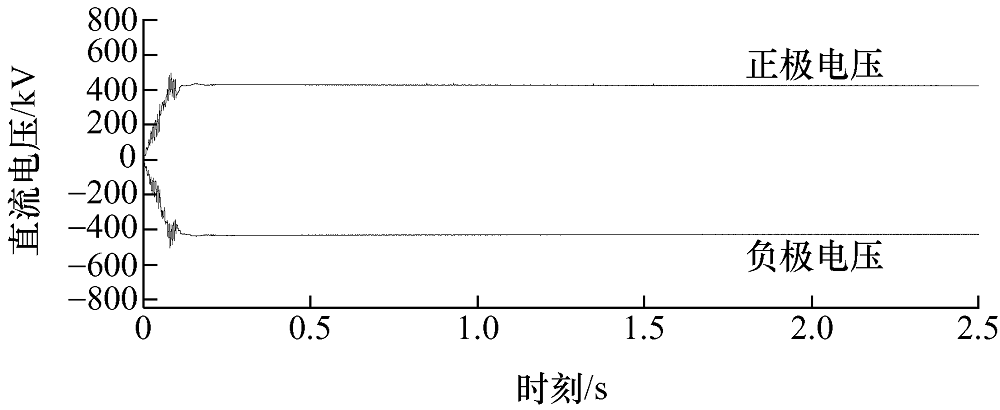

图12

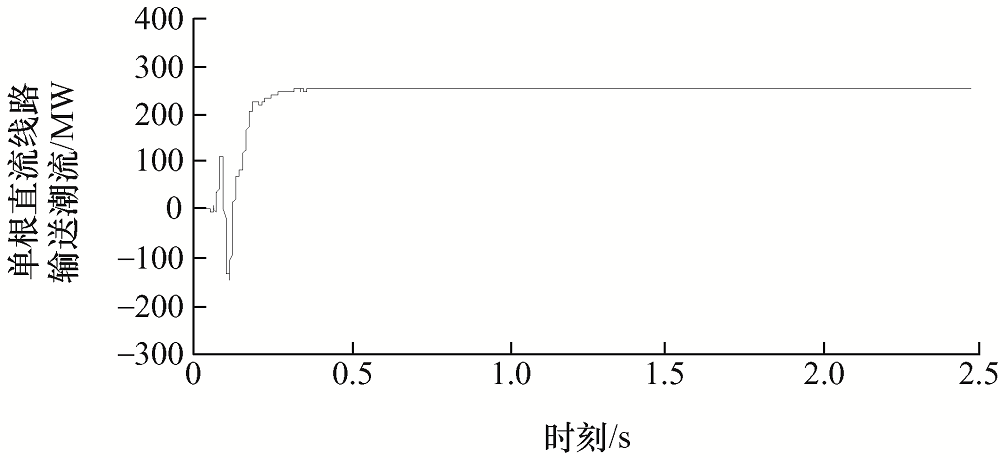

图13

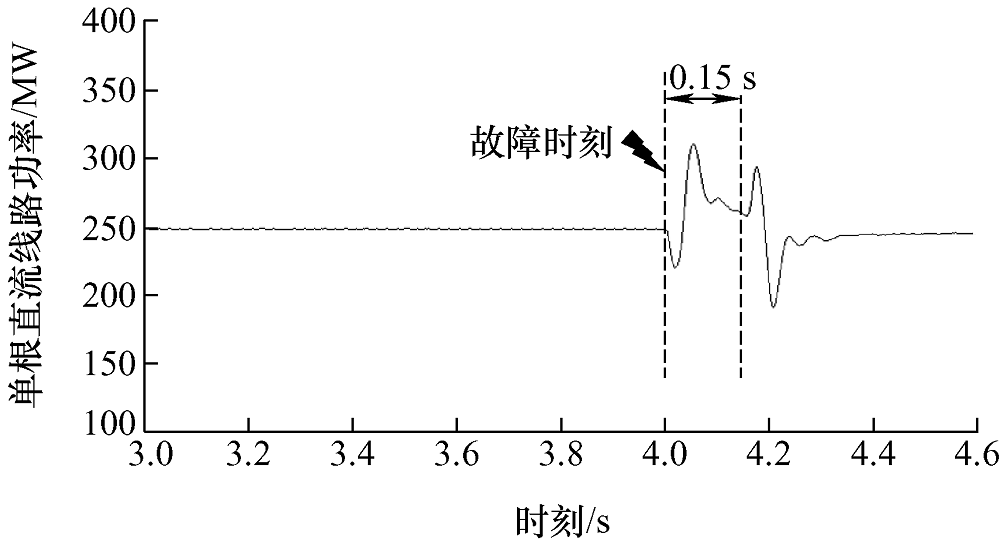

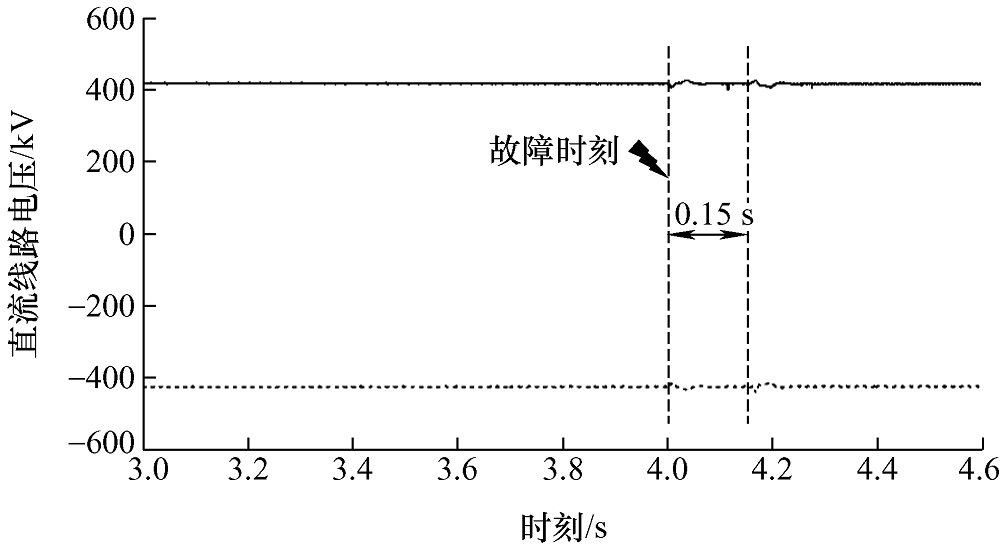

图14

图15

参考文献 16

[1]	尹聪琦, 谢小荣, 刘辉, 等. 柔性直流输电系统振荡现象分析与控制方法综述[J]. 电网技术, 2018, 42(4):1117-1123.
	YIN Congqi, XIE Xiaorong, LIU Hui, et al. Analysis and control methods of flexible HVDC system oscillation[J]. Power System Technology, 2018, 42(4):1117-1123.
[2]	林卫星, 文劲宇, 刘伟增. 架空柔性直流输电系统全桥模块比例设计与无闭锁控制[J]. 南方电网技术, 2018, 95(2):8-16.
	LIN Weixing, WEN Jinyu, LIU Weizeng. Full bridge module proportional design and lock-free control of overhead flexible HVDC system[J]. Southern Power System Technology, 2018, 95(2):8-16.
[3]	付强, 杜文娟, 王海风, 等. 多端柔性直流输电中换流站的同步切换控制策略[J]. 电网技术, 2018, 42(4):1241-1250.
	FU Qiang, DU Wenjuan, WANG Haifeng, et al. Synchronous switching control strategy of converter station in multi-terminal flexible DC power transmission[J]. Power System Technology, 2018, 42(4):1241-1250.
[4]	熊岩, 黎小林, 黄润鸿, 等. 南澳三端柔性直流输电工程加装直流断路器的实时仿真[J]. 南方电网技术, 2018, 12(2):34-40.
	XIONG Yan, LI Xiaolin, HUANG Runhong, et al. Real-time simulation of installing DC circuit breaker in three-terminal flexible HVDC transmission project in South Australia[J]. Southern Power System Technology, 2018, 12(2):34-40.
[5]	ZHU Jiebei, BU Siqi, MOHAMMAD S, et al. Challenges in future grid-interactive power converters:Control strategies optimal operation and corrective actions[J]. Renewable Power Generation IET, 2020, 14(5):671-672. doi: 10.1049/iet-rpg.2020.0298
[6]	沈沉, 贾孟硕, 陈颖, 等. 能源互联网数字孪生及其应用[J]. 全球能源互联网, 2020, 3(1):1-13.
	SHEN Chen, JIA Mengshuo, CHEN Ying, et al. Digital twin of energy Internet and its application[J]. Journal of Global Energy Interconnection, 2020, 3(1):1-13.
[7]	张宇航, 邱才明, 贺兴, 等. 一种基于LSTM 神经网络的短期用电负荷预测方法[J]. 电力信息与通信技术, 2017, 15(9):19-25.
	ZHANG Yuhang, QIU Caiming, HE Xing, et al. A short-term load forecasting based on LSTM neural network[J]. Electric Power Information and Communication Technology, 2017, 15(9):19-25.
[8]	徐舒玮, 邱才明, 张东霞, 等. 基于深度学习的输电线路故障类型辨识[J]. 中国电机工程学报, 2019, 39(1):65-74,321.
	XU Shuwei, QIU Caiming, ZHANG Dongxia, et al. Transmission line fault type identification based on deep learning[J]. Proceedings of the CSEE, 2019, 39(1):65-74,321.
[9]	陶飞, 刘蔚然, 刘检华, 等. 数字孪生及其应用探索[J]. 计算机集成制造系统, 2018, 24(1):4-21.
	TAO Fei, LIU Weiran, LIU Jianhua, et al. Digital twin and its application[J]. Computer Integrated Manufacturing Systems, 2018, 24(1):4-21.
[10]	张宇航, 邱才明, 杨帆, 等. 深度学习在电网图像数据及时空数据中的应用综述[J]. 电网技术, 2019, 43(6):1865-1873.
	ZHANG Yuhang, QIU Caiming, YANG Fan, et al. Application of deep learning to power grid image data and spatiotemporal data[J]. Power System Technology, 2019, 43(6):1865-1873.
[11]	郭贤珊, 刘泽洪, 李云丰, 等. 柔性直流输电系统高频振荡特性分析及抑制策略研究[J]. 中国电机工程学报, 2020, 40(1):19-29,370.
	GUO Xianshan, LIU Zehong, LI Yunfeng, et al. High frequency oscillation characteristics analysis and suppression strategy of flexible HVDC system[J]. Proceedings of the CSEE, 2020, 40(1):19-29,370.
[12]	郭琦, 曾勇刚, 李伟, 等. 交直流大电网混合实时仿真(SMRT)平台研发与工程应用[J]. 南方电网技术, 2015, 9(1):33-38.
	GUO Qi, ZENG Yonggang, LI Wei, et al. Research and engineering application of hybrid real-time simulation (SMRT) platform for AC-DC large power grid[J]. Southern Power System Technology, 2015, 9(1):33-38.
[13]	MEI J, GE R, ZHU P, et al. An adaptive reclosing scheme for MMC-HVDC systems based on pulse injection from parallel energy absorption module[J]. IEEE Transactions on Power Delivery, 2021, 36(3):1809-1818. doi: 10.1109/TPWRD.2020.3015311
[14]	王韧秋, 李振兴, 杨卫东, 等. MMC不完整运行方式及其控制策略研究[J]. 中国电机工程学报, 2020, 40(5):1631-1642.
	WANG Renqiu, LI Zhenxing, YANG Weidong, et al. Research on incomplete operation mode and control strategy of MMC[J]. Proceedings of the CSEE, 2020, 40(5):1631-1642.
[15]	刘海媛, 杨波, 郭一楠, 等. 应用于大规模新能源并网的MMC-MTDC双因子自适应下垂控制策略[J]. 中国电机工程学报, 2019, 39(3):793-802.
	LIU Haiyuan, YANG Bo, GUO Yinan, et al. MMC-MTDC two-factor adaptive droop control strategy for large-scale new energy grid connection[J]. Proceedings of the CSEE, 2019, 39(3):793-802.
[16]	LI W, ZHU M, CHAO P, et al. Enhanced FRT and postfault recovery control for MMC-HVDC connected offshore wind farms[J]. IEEE Transactions on Power Systems, 2020, 35(2):1606-1617. doi: 10.1109/TPWRS.2019.2944940

参数	数值
x_c	4.615 88
A	89.725 83
ω	4.154 42

参数	数值
x_c	9.712 13
A	40.496 56
ω	1.565 52

参数	数值
参数	重庆侧换流站	湖北侧换流站
正常运行电压/kV	525	525
正常持续运行电压范围/kV	500~550	500~550
额定频率/Hz	50	50
最大三相短路电流/kA	15	41.5

参数	数值
参数	重庆侧换流站	湖北侧换流站
单桥臂功率模块数	367	367
电容值/μF	8 000	8 000
启动电阻/Ω	6 000	6 000
桥臂电抗器/mH	140	140
