基于滑动平均滤波的永磁电机无位置传感器控制策略*

doi:10.11985/2021.04.012

电气工程学报 ›› 2021, Vol. 16 ›› Issue (4): 93-100.doi: 10.11985/2021.04.012

• 特邀专栏：高性能永磁电机驱动与控制 • 上一篇下一篇

扫码分享

基于滑动平均滤波的永磁电机无位置传感器控制策略^*

张开继(), 张国强(), 李宇欣(), 王高林(), 徐殿国()

哈尔滨工业大学电气工程及自动化学院哈尔滨 150006

收稿日期:2021-08-02 修回日期:2021-10-25 出版日期:2021-12-25 发布日期:2022-02-10
通讯作者: 张国强 E-mail:zhangkaijiee@163.com;ZhGQ@hit.edu.cn;liyuxinzm@163.com;WGL818@hit.edu.cn;xudiang@hit.edu.cn
作者简介:* 张国强,男,1987年生,博士,副教授。主要研究方向为交流电机控制理论与应用技术。E-mail： ZhGQ@hit.edu.cn
张开继,男,1998年生,硕士研究生。主要研究方向为永磁电机无传感器控制。E-mail： zhangkaijiee@163.com
李宇欣,女,1997年生,硕士研究生。主要研究方向为高频方波电压注入永磁电机无传感器抗扰动控制策略。E-mail： liyuxinzm@163.com
王高林,男,1978年生,教授,博士研究生导师。主要研究方向为交流电机无传感器控制、直驱式曳引系统控制和电机效率优化控制。E-mail： WGL818@hit.edu.cn
徐殿国,男,1960年生,教授,博士研究生导师。主要研究方向为交流电机无传感器控制、交流伺服系统、照明电源技术、电力电子化电力系统等。E-mail： xudiang@hit.edu.cn
基金资助:
* 国家自然科学基金资助项目(51961130385)

Sensorless Control Strategy of Permanent Magnet Motor Based on Moving Average Filtering

ZHANG Kaiji(), ZHANG Guoqiang(), LI Yuxin(), WANG Gaolin(), XU Dianguo()

School of Electrical Engineering and Automaion, Harbin Institute of Technology, Harbin 150006

Received:2021-08-02 Revised:2021-10-25 Online:2021-12-25 Published:2022-02-10
Contact: ZHANG Guoqiang E-mail:zhangkaijiee@163.com;ZhGQ@hit.edu.cn;liyuxinzm@163.com;WGL818@hit.edu.cn;xudiang@hit.edu.cn

摘要/Abstract

摘要：

永磁同步电机无传感器控制能够显著提高驱动系统的鲁棒性和可靠性,并降低成本。针对基于高频信号注入无传感器控制中滤波环节导致系统性能降低的问题,提出一种基于滑动平均滤波的无传感器控制策略。在分析高频信号处理环节对电流环及转子位置观测性能影响基础上,进而提出一种基于滑动平均滤波的无传感器控制方法。该方法利用滑动平均滤波代替电流环中反馈通路上以及位置误差获取环节的传统滤波器,提高了无传感器系统控制性能。试验结果表明,该方法可减少反馈电流谐波含量,有效提升系统带宽;同时可有效提取高频电流,改善位置观测动态性能。

关键词: 永磁同步电机, 无传感器控制, 滑动平均滤波器, 高频注入

Abstract:

Sensorless control of PMSM can significantly improve the robustness and reliability of the drive system and reduce the cost. Aiming at the problem of system performance degradation caused by filtering in sensorless control based on high frequency signal injection, an improved sensorless control strategy based on moving average filtering is proposed. First of all, based on the analysis of the high frequency signal processing part of current loop and the rotor position based on observed performance impact, a kind of sensorless control method based on moving average filter is put forward. Instead of the position error in the feedback path in the current loop and link of the traditional filter, the moving average filter is used in this method, the control performance without sensor system is improved. Experimental results show that the harmonic content of feedback current is reduced and the bandwidth of the system is effectively improved in this method. At the same time, the high frequency current can be extracted effectively and the dynamic performance of position observation can be improved.

Key words: Permanent magnet synchronic motor, sensorless control, moving average filter, high frequency injection

中图分类号:

TM561

张开继, 张国强, 李宇欣, 王高林, 徐殿国. 基于滑动平均滤波的永磁电机无位置传感器控制策略^*[J]. 电气工程学报, 2021, 16(4): 93-100.

ZHANG Kaiji, ZHANG Guoqiang, LI Yuxin, WANG Gaolin, XU Dianguo. Sensorless Control Strategy of Permanent Magnet Motor Based on Moving Average Filtering[J]. Journal of Electrical Engineering, 2021, 16(4): 93-100.

图/表 16

图1

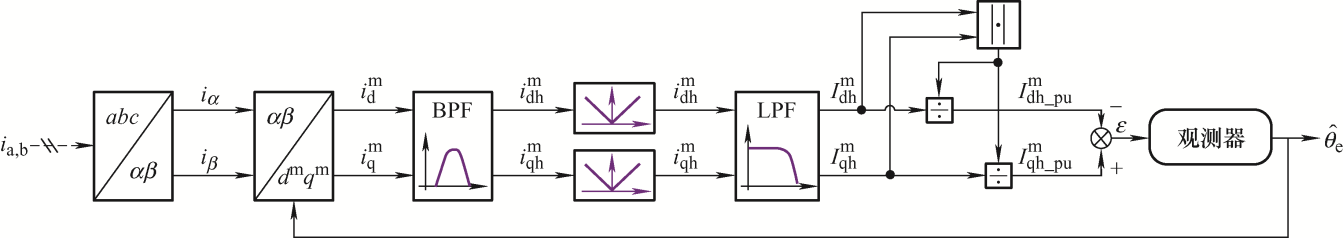

图2

图3

图4

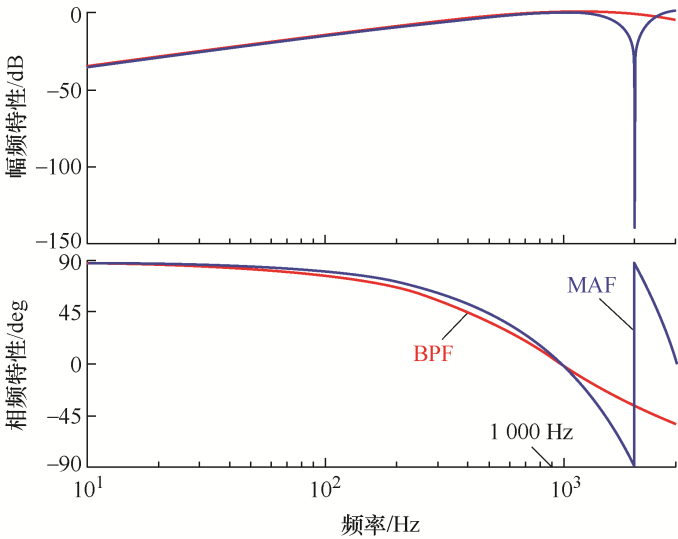

图5

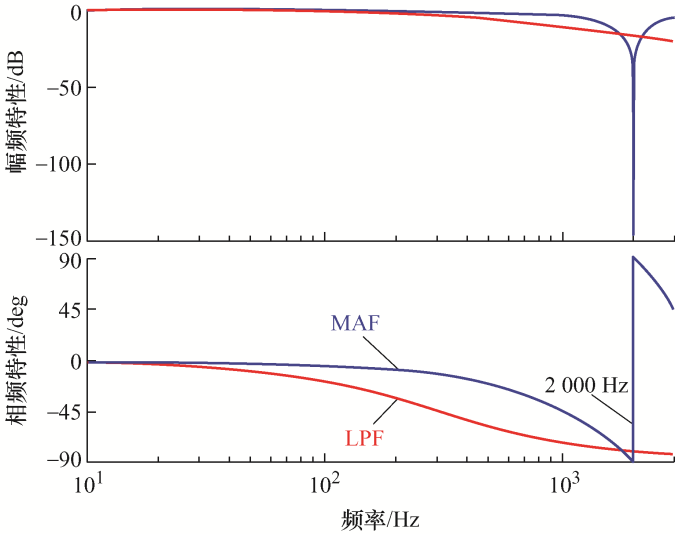

图6

图7

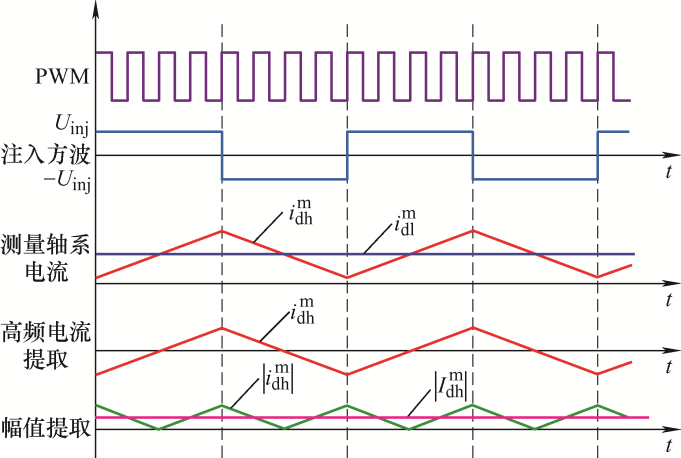

图8

图9

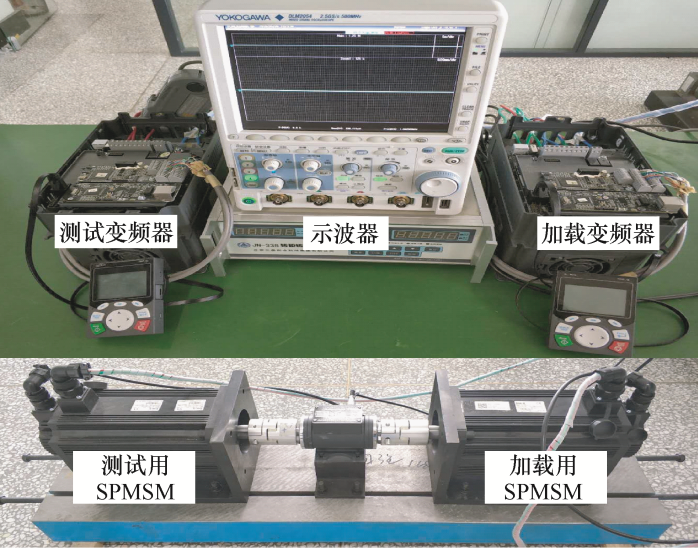

图10

表1

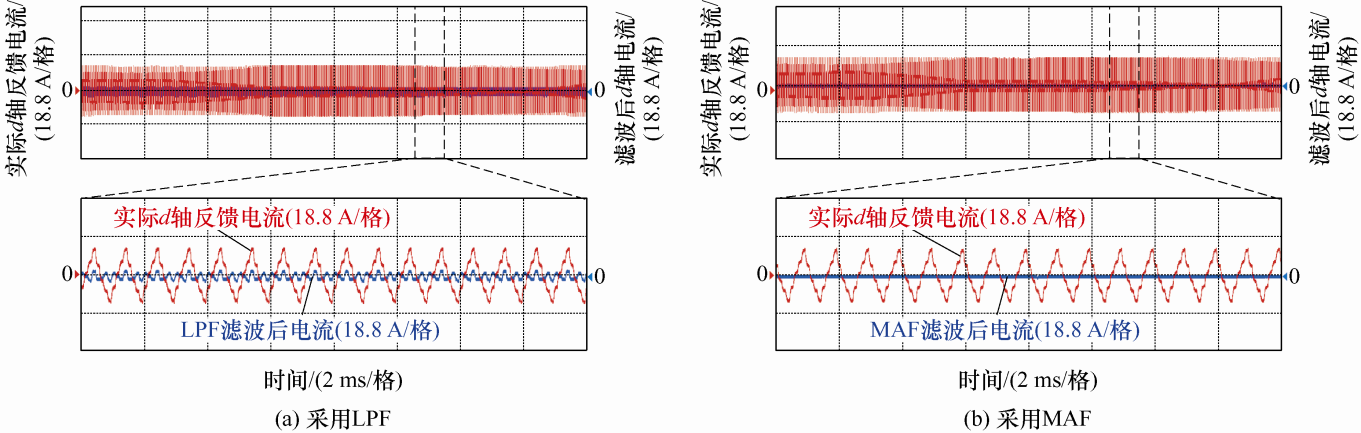

图11

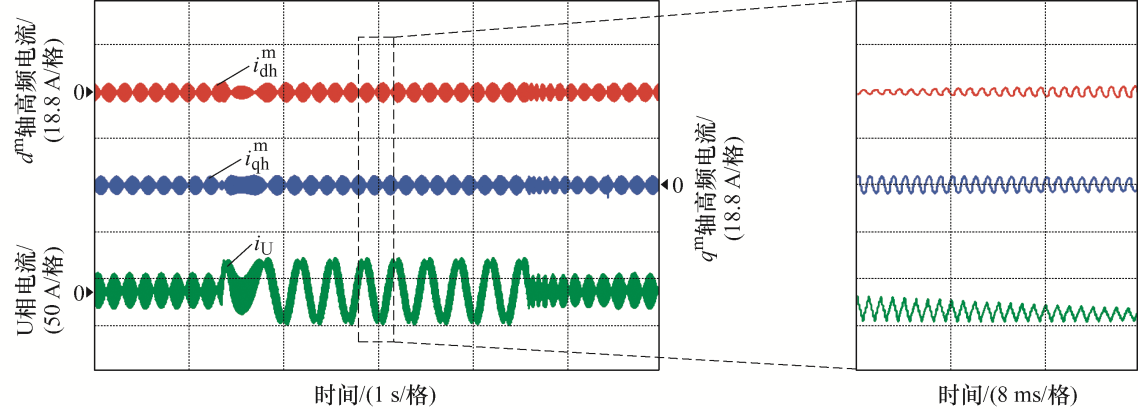

图12

图13

图14

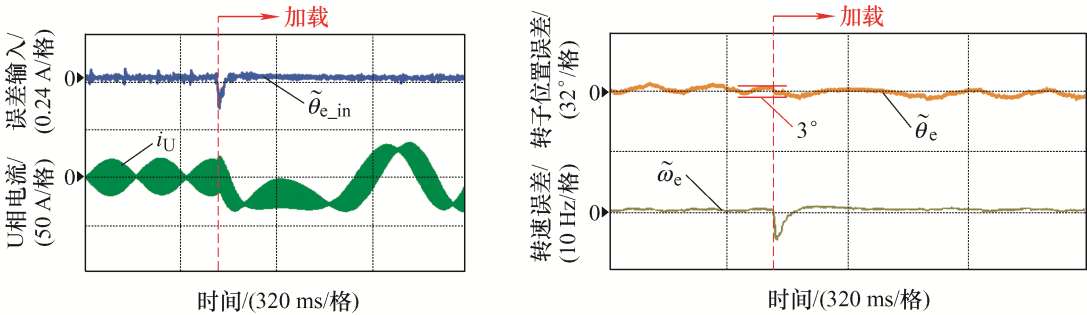

图15

参考文献 17

[1]	周双飞, 黄海波, 简炜. Luenberger观测器在永磁同步电机无传感器控制中的应用研究[J]. 电机与控制应用, 2017, 44(10):59-62.
	ZHOU Shuangfei, HUANG Haibo, JIAN Wei. Research on application of Luenberger observer in sensorless control of permanent magnet synchronous motor[J]. Electric Machines & Control Application, 2017, 44(10):59-62.
[2]	刘栋良, 任劲松, 林伟杰, 等. 基于电感辨识的电流解耦算法在内置式永磁同步电机弱磁控制中的应用[J]. 电工技术学报, 2017, 32(16):98-105.
	LIU Dongliang, REN Jinsong, LIN Weijie, et al. Current decoupling algorithm based on inductance identification in the application of interior permanent magnet synchronous motor flux-weakening control[J]. Transactions of China Electrotechnical Society, 2017, 32(16):98-105.
[3]	徐静, 段芳, 江天炎. 模糊MRAS方法在永磁同步电机无速度传感器控制系统中的应用[J]. 电机与控制应用, 2015, 42(12):55-58.
	XU Jing, DUAN Fang, JIANG Tianyan. A fuzzy logic based MRAS scheme used in sensorless control of permanent magnet synchronous motor drives[J]. Electric Machines & Control Application, 2015, 42(12):55-58.
[4]	李政, 胡广大, 崔家瑞, 等. 永磁同步电机调速系统的积分型滑模变结构控制[J]. 中国电机工程学报, 2014, 34(3):431-437.
	LI Zheng, HU Guangda, CUI Jiarui, et al. Sliding-mode variable structure control with integral action for permanent magnet synchronous motor[J]. Proceedings of the CSEE, 2014, 34(3):431-437.
[5]	孙佃升. 基于改进型ESO的表贴式永磁同步电机无位置传感器控制[J]. 电气传动, 2021, 51(3):3-8.
	SUN Diansheng. Sensorless control of surface mounted permanent magnet synchronous motor based on improved extended state observer[J]. Electric Drive, 2021, 51(3):3-8.
[6]	张国强, 王高林, 徐殿国. 基于无滤波器方波信号注入的永磁同步电机初始位置检测方法[J]. 电工技术学报, 2017, 32(13):162-168.
	ZHANG Guoqiang, WANG Gaolin, XU Dianguo. Filterless square-wave injection based initial position detection for permanent magnet synchronous machines[J]. Transactions of China Electrotechnical Society, 2017, 32(13):162-168.
[7]	刘计龙, 肖飞, 沈洋, 等. 永磁同步电机无位置传感器控制技术研究综述[J]. 电工技术学报, 2017, 32(16):76-88.
	LIU Jilong, XIAO Fei, SHEN Yang, et al. Position-sensorless control technology of permanent- magnet synchronous motor-A review[J]. Transactions of China Electrotechnical Society, 2017, 32(16):76-88.
[8]	张越雷, 黄科元, 蒋智, 等. 基于估算电流模型的永磁同步电机无速度传感器控制[J]. 微电机, 2021, 54(2):55-66.
	ZHANG Yuelei, HUANG Keyuan, JIANG Zhi, et al. Speed sensorless control of PMSM based on estimated current model[J]. Micromotor, 2021, 54(2):55-66.
[9]	张鑫, 张传金. 改进的滑模观测器实现PMSM无传感器控制[J]. 电气传动, 2021, 51(3):36-40.
	ZHANG Xin, ZHANG Chuanjin. Sensorless control of PMSM realized by an improved sliding mode observer[J]. Electric Drive, 2021, 51(3):36-40.
[10]	马骁, 陈宇, 苏婧媛, 等. 基于模型参考自适应的无刷双馈电机独立发电系统转速辨识方法[J]. 中国电机工程学报, 2017, 37(17):5171-5180,5237.
	MA Xiao, CHEN Yu, SU Jingyuan, et al. Speed estimation method for brushless doubly-fed machine stand-alone generation system based on model reference adaptivity[J]. Proceedings of the CSEE, 2017, 37(17):5171-5180,5237.
[11]	时维国, 刘坤亮. 基于MRAS的永磁同步电机无位置传感器控制策略研究[J]. 电机与控制应用, 2019, 46(7):39-44.
	SHI Weiguo, LIU Kunliang. Research on permanent magnet synchronous motor position sensorless control strategy based on MRAS[J]. Electric Machines & Control Application, 2019, 46(7):39-44.
[12]	JIN X, NI R, CHEN W, et al. High-frequency voltage-injection methods and observer design for initial position detection of permanent magnet synchronous machines[J]. IEEE Transactions on Power Electronics, 33(9):7971-7979. doi: 10.1109/TPEL.2017.2773094
[13]	LIU B, ZHOU B, NI T. Principle and stability analysis of an improved self-sensing control strategy for surface-mounted PMSM drives using second-order generalized integrators[J]. IEEE Transactions on Energy Conversion, 2018, 33(1):126-136. doi: 10.1109/TEC.2017.2738025
[14]	SUUL J A, LUNA A, RODRIGUEZ P, et al. Voltage-sensor-less synchronization to unbalanced grids by frequency-adaptive virtual flux estimation[J]. IEEE Trans. Ind. Electron., 2012, 59(7):2910-2923. doi: 10.1109/TIE.2011.2168793
[15]	LI H, ZHANG X, XU C, et al. Sensorless control of IPMSM using moving-average-filter based PLL on HF pulsating signal injection method[J]. IEEE Transactions on Energy Conversion, 2020, 35(1):43-52. doi: 10.1109/TEC.60
[16]	杨旭. 表贴式永磁同步电机无传感器低速运行控制策略研究[D]. 哈尔滨:哈尔滨工业大学, 2020.
	YANG Xu. Research on low speed sensorless control strategies for SPMSM[D]. Harbin:Harbin Institute of Technology, 2020.
[17]	张国强. 基于全阶滑模观测器的IPMSM无位置传感器控制策略研究[D]. 哈尔滨:哈尔滨工业大学, 2013.
	ZHANG Guoqiang. Full-order sliding mode observer based position sensorless IPMSM control strategy[D]. Harbin:Harbin Institute of Technology, 2013.

参数	数值
额定功率/kW	7.5
额定电压/V	380
额定电流/A	20
额定转矩/(N·m)	48
转动惯量/(kg·m²)	0.017 33
额定转速/(r/min)	1 500
定子电阻/Ω	0.273
定子电感/mH	1.05
极对数	4
