基于特征频带小波包分析的配电网故障选线的研究

doi:10.11985/2018.02.004

电气工程学报 ›› 2018, Vol. 13 ›› Issue (2): 24-28.doi: 10.11985/2018.02.004

基于特征频带小波包分析的配电网故障选线的研究

叶宝柱¹,薛超宇¹,张惠娟¹,韩叶^1,²,刘伯颖¹

^1. 河北工业大学电气工程学院天津 300130
^2. 台湾勤益科技大学台中 411

收稿日期:2016-03-02 出版日期:2018-04-25 发布日期:2020-04-10
作者简介:叶宝柱男 1991年生,硕士研究生,研究方向为电力系统及其自动化。|薛超宇男 1994年生,本科生,专业为电力系统及其自动化。
基金资助:
国家自然科学基金(51475136);河北省科技支撑计划项目(15212114);河北省高等学校科学技术研究青年基金项目(QN2015102)

Research on Fault Line Selection in Distribution Network Based on Feature Band Wavelet Packet Analysis

Baozhu Ye¹,Chaoyu Xue¹,Huijuan Zhang¹,Ye Han^1,²,Boying Liu¹

^1. Hebei University of Technology Tianjin 300130 China
^2. National Chin-Yi University of Technology Taizhong 411 China

Received:2016-03-02 Online:2018-04-25 Published:2020-04-10

摘要/Abstract

摘要：

通过对配电网单相接地故障暂态过程的分析,提出了对暂态接地电容电流进行小波包分解,利用能量法提取出能量最大的频带,对各条线路的特征频带利用模极大值和信号奇异性理论,从而判断出故障线路的新方法。对该方法的选线原理进行了一定的介绍,仿真实验表明该方法具有精确、可靠、适应能力强等特点,具有重要的实际应用价值。

关键词: 配电网, 故障选线, 特征频带, 小波包, 奇异性检测

Abstract:

Through the analysis of the transient process of single phase to ground fault in distribution network, a new method is presented to study fault line,which decomposes transient grounding capacitive current through the wavelet packet, the maximum energy band is extracted using the energy method, and the modulus maxima and signal singularity theory are used for the characteristic frequency band of each line , and finally which is the fault line is determined.The line selection principle are introduced as well as the line selection basis. Finally, the simulation experiments show that the proposed method is accurate, reliable and strongly adaptive, and it has an important application value.

Key words: Distribution network, fault line selection, feature band, wavelet packet, singularity detection

中图分类号:

TM726

叶宝柱,薛超宇,张惠娟,韩叶,刘伯颖. 基于特征频带小波包分析的配电网故障选线的研究[J]. 电气工程学报, 2018, 13(2): 24-28.

Baozhu Ye,Chaoyu Xue,Huijuan Zhang,Ye Han,Boying Liu. Research on Fault Line Selection in Distribution Network Based on Feature Band Wavelet Packet Analysis[J]. Journal of Electrical Engineering, 2018, 13(2): 24-28.

图/表 7

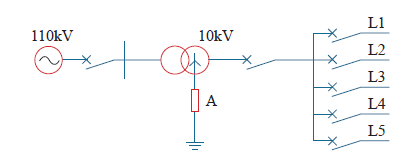

图1

表1

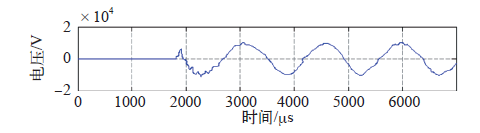

图2

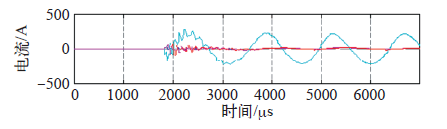

图3

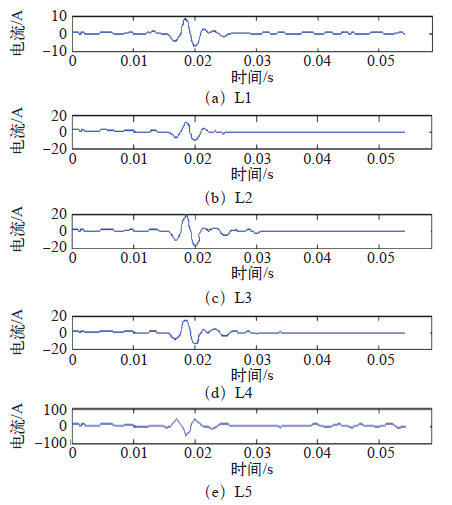

图4

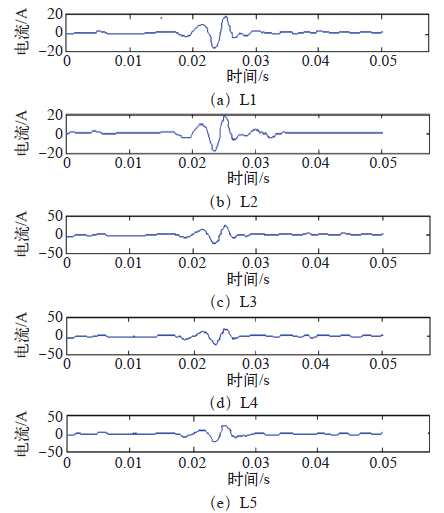

图5

表2

参考文献 11

[1]	李冬辉, 史临潼 . 非直接接地系统单相接地障选线方法综述[J]. 继电器, 2004,32(18):74-78.
	Li Donghui , Shi lintong. Survey on single phase grounding fault line selection in non-direct grounding system[J]. Relay, 2004,32(18):74-78.
[2]	徐丙垠, 薛永端, 李天友 , 等. 小电流接地故障选线技术综述[J]. 电力设备, 2005,6(4):1-7.
	Xu Bingyin, Xue Yongduan , Li tianyou , et al. Survey of fault line selection for small current grounding[J]. Power Equipment, 2005,6(4):1-7.
[3]	Vukelja P I, Naumov R M, Vucinic M M , et al. Experimental investigations of overvoltages in neutral isolated networks[J]. Generation Transmission & Distribution IEE Proceedings C, 1993,140(5):343-350.
[4]	李光琦 . 电力系统暂态分析[M]. 西安: 西安交通大学出版社, 1994.
[5]	赵彦伟, 李志峰 . 小电流接地选线装置运行现状分析[J]. 电力学报, 2006,21(1):68-69,75.
	Zhao Yanwei, Li Zhifeng . Analysis on current situation of small current grounding line selection device[J]. Journal of Electric Power, 2006,21(1):68-69, 75.
[6]	秦前清, 杨宗凯 . 实用小波分析[M]. 西安: 西安电子科技大学出版社, 1995.
[7]	张兆宁, 毛鹏, 孙雅明 . 电力系统故障暂态信号的小波奇异性检测[J]. 继电器, 2000,28(4):24-27.
	Zhang Zhaoning, Mao Peng, Sun Yaming . Wavelet singularity detection of fault transient signals in power system[J]. Relay, 2000,28(4):24-27.
[8]	Chui K L, Wang J Z . On compactly supported spline wavelets and a duality principle[J]. Trans. of the American Mathematicol Society, 1992,330(2):903-915.
[9]	肖白, 束洪春, 穆钢 , 等. 基于模极大值理论的配电网接地保护研究[J]. 继电器, 2004,32(10):36-39.
	Xiao Bai, Shu Hongchun, Mu Gang , et al. Study on grounding protection of distribution network based on modulus maximum theory[J]. Relay, 2004,32(10):36-39.
[10]	董新洲, 毕见广 . 配电线路暂态行波的分析和接地选线研究[C]. 中国水力发电工程学会, 2005: 78-83.
	Dong Xinzhou, Bi Jianguang . Analysis of transient traveling wave and grounding line selection in power distribution lines[C]. China Society for Hydropower Engineering, 2005: 78-83.
[11]	Shyh-Jier Huang , ChengTao Hsieh. High-impedance fault detection utilizing a morlet wavelet transform approach[J]. IEEE Transactions on Power Utilizing Dlivery, 1999,14(4):1401-1410.

	正序阻抗	零序阻抗
R/(Ω/km)	0.51	0.68
L/(H/km)	0.823 7×10^-3	4.334 6×10^-3
C/(F/km)	69.84×10^-9	48.10×10^-9

故障线路	故障距离/km	故障初始角/(°)	选线结果
L1	5	270	L1
L2	7	80	L2
L3	4	18	L3
L3	13	90	L3
L4	16	140	L4
L5	12	30	L5
母线	0	0	母线
母线	0	150	母线
