高压直流输电均压电极结垢的解析与改进 *

doi:10.11985/2019.01.005

电气工程学报 ›› 2019, Vol. 14 ›› Issue (1): 26-29.doi: 10.11985/2019.01.005

扫码分享

高压直流输电均压电极结垢的解析与改进 ^*

李道豫¹,王圣平²,冯文昕¹,周培¹,吕刚¹

1. 中国南方电网有限责任公司超高压输电公司贵阳局贵阳 550081
2. 中国地质大学(武汉)材料与化学学院武汉 430074

收稿日期:2018-11-24 出版日期:2019-03-25 发布日期:2019-11-01
作者简介:李道豫,男,1983年生,高级工程师,从事高压直流输电技术工作。Email： 36920089@qq.com|王圣平,男,1972年生,教授,博士生导师,研究方向为材料的电化学腐蚀、结垢和老化,以及电化学储能。Email： spwang@cug.edu.cn
基金资助:
*中国南方电网公司科技项目资助(CGYKJXM20160094)

Analysis and Improvement for Scaling of Grading Electrodes in HVDC

LI Daoyu¹,WANG Shengping²,FENG Wenxin¹,ZHOU Pei¹,LV Gang¹

1. CSG EHV Power Transmission Company Guiyang Bureau, Guiyang 550081 China
2. Faculty of Materials Science and Chemistry, China University of Geosciences, Wuhan 430074 China

Received:2018-11-24 Online:2019-03-25 Published:2019-11-01

摘要/Abstract

摘要：

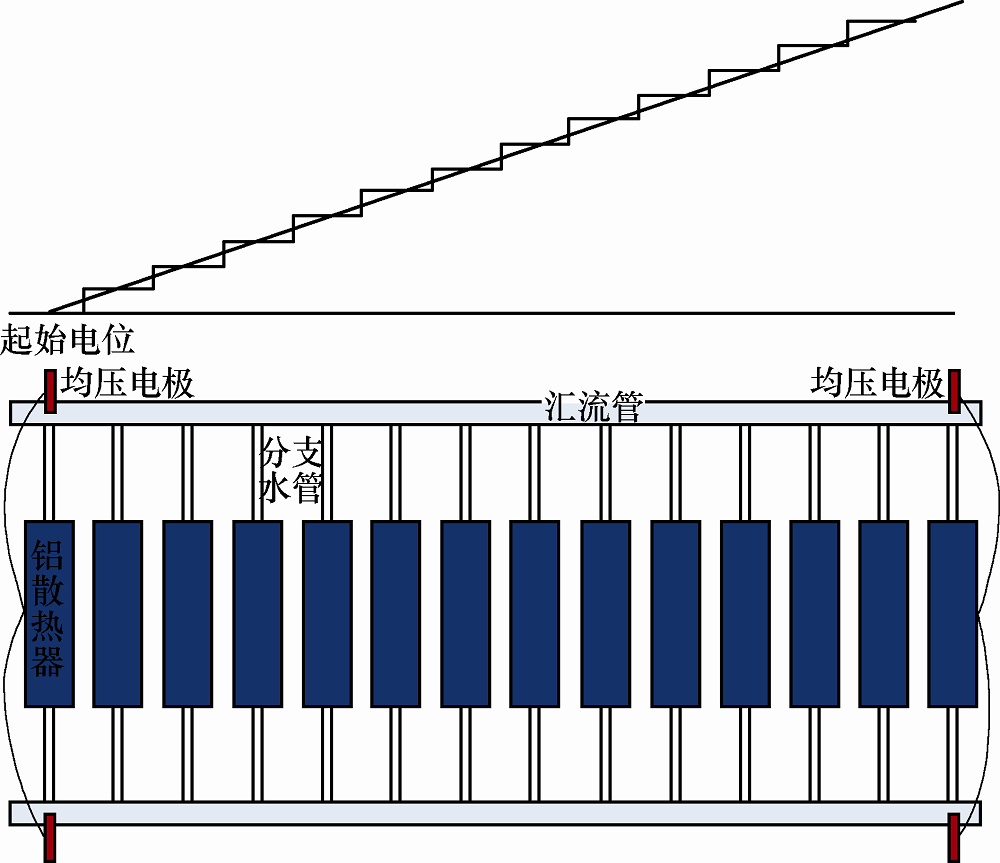

高压直流输电工程内冷水系统铂均压电极的结垢和铝散热器的腐蚀,严重影响输电的正常运行。为解决这一难题,根据一个阀段内均压电极、散热器的相对位置构建了部分电容模型,分析了腐蚀溶解、结垢等过程的行为特征,阐明了现场不同运行工况下的均压电极结垢、散热器腐蚀的成因和影响机制,得出降低均压电极表面Al ³⁺浓度是解决结垢难题的根源。结合实际生产提出了减缓均压电极结垢、散热器腐蚀的技术改造思路,对提升高压直流输电工程阀冷系统运行的可靠性具有指导意义。

关键词: 均压电极, 结垢, 散热器, 腐蚀, 高压直流输电

Abstract:

The scaling of the platinum grading electrode and the corrosion of the aluminum heat sinks in high voltage direct current (HVDC) seriously affect the normal operation. In order to solve these problems, a partial capacitance model is firstly built based on the relative position of the grading electrodes and the heat sinks in a valve section, and the primary cause for the scaling of the grading electrodes and the corrosion of the heat sinks under different operating conditions are clarified. The influence mechanism of the behavioral characteristics of processes are explained. On this basis, some improved technologies to reduce the scaling and the corrosion are given, and the purpose of improving the operational reliability of the valve cooling system in HVDC is achieved.

Key words: Grading electrodes, scaling, heat sinks, corrosion, high voltage direct current

中图分类号:

TM721.1

李道豫,王圣平,冯文昕,周培,吕刚. 高压直流输电均压电极结垢的解析与改进 ^*[J]. 电气工程学报, 2019, 14(1): 26-29.

LI Daoyu,WANG Shengping,FENG Wenxin,ZHOU Pei,LV Gang. Analysis and Improvement for Scaling of Grading Electrodes in HVDC[J]. Journal of Electrical Engineering, 2019, 14(1): 26-29.

图/表 1

参考文献 16

[1]	刘振亚, 舒印彪, 张文亮 , 等. 直流输电系统电压等级序列研究[J]. 中国电机工程学报, 2008,28(10):1-4.
	Liu Zhenya, Shu Yinbiao, Zhang Wenliang , et al. Study on voltage class series for HVDC transmission system[J]. Proceedings of the CSEE, 2008,28(10):1-4.
[2]	舒印彪 . 中国直流输电的现状及展望[J]. 高电压技术, 2004,30(11):1-2.
	Shu Yinbiao . Present status and prospect of HVDC transmission in China[J]. High Voltage Engineering, 2004,30(11):1-2.
[3]	张哲任, 徐政, 徐雨哲 , 等. 高压直流输电基本测试系统[J]. 广东电力, 2018,31(9):2-12.
	Zhang Zheren, Xu Zheng, Xu Yuzhe , et al. Basic test systems for HVDC[J]. Guangdong Electric Power, 2018,31(9):2-12.
[4]	刘国友, 黄建伟, 舒丽辉 , 等. 6英寸晶闸管的研究开发与特性控制[J]. 变流技术与电力牵引, 2007,6:32-35.
	Liu Guoyou, Huang Jianwei, Shu Lihui , et al. R&D and characteristic control of 6-inch thyristors[J]. Converter Technology & Electric Traction, 2007,6:32-35.
[5]	南方电网超高压公司贵阳局. 高坡换流站运行规程[R]. 2017.
[6]	杨光亮, 邰能灵 . 换流阀水冷系统导致直流停运隐患分析[J]. 电力系统保护与控制, 2010,38(18):199-203. doi: 10.7667/j.issn.1674-3415.2010.18.041
	Yang Guangliang, Tai Nengling . Analysis of potential dangers leading to HVDC outage in valve cooling system[J]. Power System Protection and Control, 2010,38(18):199-203. doi: 10.7667/j.issn.1674-3415.2010.18.041
[7]	王远游, 郝志杰, 林睿 . 天广直流工程换流阀冷却系统腐蚀与沉积[J]. 高电压技术, 2006,32(9):80-83.
	Wang Yanyou, Hao Zhijie, Ling Rui . Primary analysis on corrosion and deposit in valve cooling system of Tian-Guang HVDC project[J]. High Voltage Engineering, 2010,32(9):80-83.
[8]	张培东, 郝志杰, 刘红泰 . 贵广HVDC阀冷均压电极改造原理与实施[J]. 电工技术, 2008,29(12):16-17.
	Zhang Peidong, Hao Zhijie, Liu Hongtai . Principle and implement of improving Gui-Guang HVDC valve cold voltage sharing pole[J]. Electric Engineering, 2008,29(12):16-17.
[9]	Immo Weber, Bert Mallick, Matthias Schil , et al. Behavior of highly diluted electrolytes in strong electric fields-prevention of alumina deposition on grading electrodes in HVDC transmission modules by CO₂-induced pH-control[J]. Chemistry-A European Journal, 2014,20(38):12091-12103.
[10]	Siemens. Investigations on grading electrodes[R]. 2006.
[11]	邓本飞, 孙恒明, 曹继丰 . 高压直流阀冷系统的除垢工艺[J]. 南方电网技术, 2008,2(3):73-76.
	Deng Benfei, Sun Hengming, Cao Jifeng . The scale removal techniques of HVDC valve cooling system[J]. Southern Ppwer System Technology, 2008,2(3):73-76.
[12]	BS ISO 209—2007. Aluminium and aluminium alloys-chemical composition 209—2007. Aluminium and aluminium alloys-chemical composition[S]. BSI, 2007.
[13]	James G Speigft . Lange’s handbook of chemistry[M]. 16th Edition,McGraw-Hill, 2004.
[14]	Kong Dejun, Dong Xuequan, Wang Jinchun . Effects of anodic oxidation on corrosion properties of Al coating by arc spraying in seawater[J]. Surface and Interface Analysis, 2015,47(9):911-918.
[15]	南方电网超高压公司. 高坡换流站、肇庆换流站2016年度检修工作总结[R]. 2017.
[16]	Li Daoyu, Shi Yuxi, Xu Huaping , et al. Corrosion characteristics of aluminum in highly diluted ammonia solution[J]. International Journal of Electrochemical Science, 2018,13(10):9346-9358.
