变频空调用PFC电感的仿真研究

doi:10.11985/2018.01.005

摘要/Abstract

摘要：

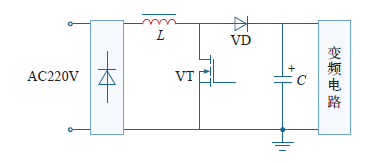

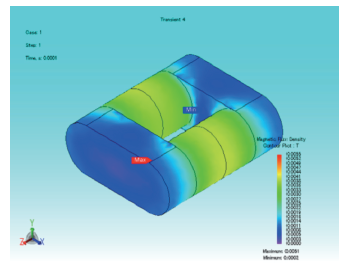

针对变频空调用功率因数校正（PFC）电路中的电感在运行时存在局部过热、温升较高的情况,本文采用电磁热耦合仿真对其进行了优化设计。通过有限元分析,搭建了PFC电感三维电磁热场的仿真模型,利用电磁仿真计算得出PFC电感的功率损耗,并将其作为热源进行了热场模拟。通过改变绕组的匝数和磁心的尺寸,模拟了四组不同的设计方案,分别进行了磁场-热耦合分析,从中给出了优化设计方案。实际运行表明,优化后的PFC电感有效降低了温升和损耗,设计方法对于其他电感器件的设计具有参考价值。

关键词: 变频空调, PFC电感, 有限元, 电磁热场

Abstract:

In view of the local overheating and the higher temperature rise of the inductance in the power factor correction (PFC) circuit of the inverter air conditioner during operation, the electromagnetic coupling simulation is adopted to optimize the design of the inductor. The three-dimensional electromagnetic thermal field simulation model of PFC inductor is established by the finite element analysis method. The power loss of each component of the reactor is calculated by electromagnetic simulation, and the thermal field is simulated as a heat source. By changing the number of turns and the size of the magnetic core, four different design schemes are simulated. The magnetic field thermal coupling analysis is carried out, and the optimal design scheme is given. The actual operation shows that the optimized PFC inductor effectively reduces the temperature rise and loss, and the design method is of reference value for the design of other inductors.

Key words: Variable frequency air conditioner, power factor correction inductance, finite element analysis, electromagnetic thermal field

中图分类号:

TM402

景馨,王春芳,王世伟,王放. 变频空调用PFC电感的仿真研究[J]. 电气工程学报, 2018, 13(1): 30-37.

Xin Jing,Chunfang Wang,Shiwei Wang,Fang Wang. Simulation Study of PFC Inductor for Variable Frequency Air Conditioner[J]. Journal of Electrical Engineering, 2018, 13(1): 30-37.

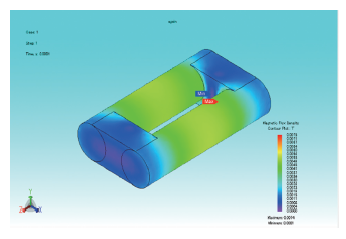

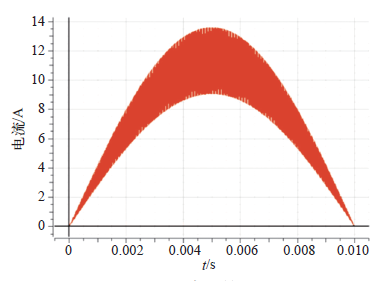

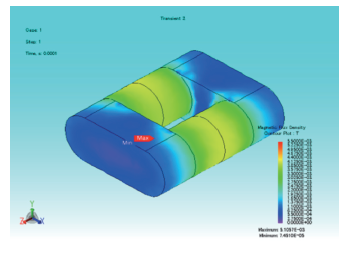

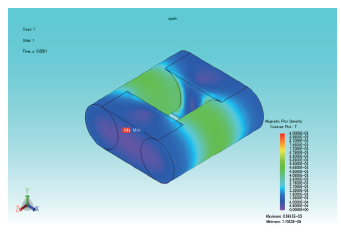

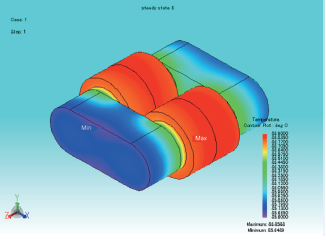

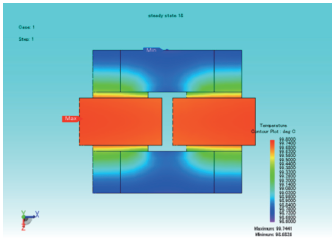

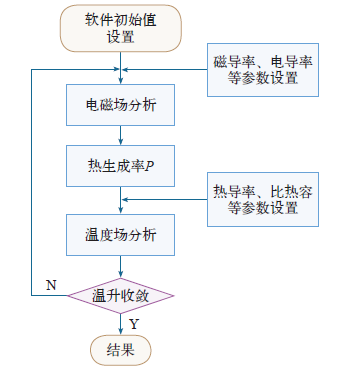

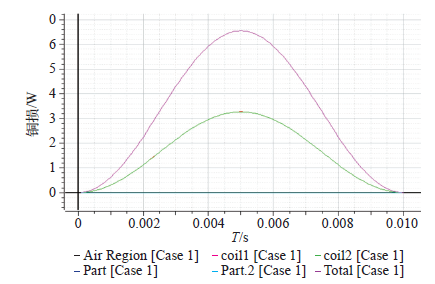

图/表 20

图1

表1

图2

表2

图3

图4

图5

图6

图7

图8

图9

图10

图11

图12

图13

图14

图15

图16

表3

图17

参考文献 11

[1]	Sahid M R, Azli N A, Muhamad N D . Study on the performance of the boost power factor correction(PFC)circuit with variable inductor current sense resistor values[C]. Power Electronics and Drive Systems of the Fifth International, 2003.
[2]	江明, 邵革良 . 变频空调用混合磁路PFC电感设计[C]. 第三届国际制冷技术交流会,珠海, 2014.
[3]	Zhigang Dang, Jaber A, Abu Qahouq. On-chip coupled power inductor for switching power converters[C]. Twenty-Ninth Annual IEEE DaFort Worth Applied Power Electronics Conference and Exposition, TX, USA, 2014.
[4]	曾敏, 姜立新, 江伟 . 变频空调中功率因数校正电感的设计[J]. 华南理工大学学报, 2006,34(11):20-24.
	Zeng Min, Jiang Lixin, Jiang Wei . Design of PFC inductor in variable frequency air conditioner[J]. Journal of South China University of Technology, 2006,34(11):20-24.
[5]	孙超, 王春芳, 郑建芬 , 等. 大功率LLC谐振变换器中谐振电感的优化研究[J]. 大功率变流技术, 2015,16(4):80-84.
	Sun Chao, Wang Chunfang, Zheng Jianfeng , et al. Optimization research on resonant inductor in high power LLC resonant converter[J]. High Power Converter Technology, 2015,16(4):80-84.
[6]	Leonavicius V, Dufly M ,Boeke U, et a1. Comparison of realization techniques for PFC inductor operating in dis-continuous conduction mode[J]. IEEE Transactions on Power Electronics, 2004,19(3):531-541.
[7]	林抒毅, 许志红 . 交流电磁阀三维温度特性仿真分析[J]. 中国电机工程学报, 2012,32(36):156-164.
	Lin Shuyi, Xu Zhihong . Simulation and analysis on the three-dimensional temperature field of AC solenoid valves[J]. Proceedings of the CSEE, 2012,32(36):156-164.
[8]	Biro O, Preis K . On the use of the magnetic vector potential in the finite-element analysis of 3-D eddy current[J]. IEEE Transaction on Magnetics, 1989,25(4):3154-3159.
[9]	张跃鲤, 张文俊 . 硅集成电感元件的分析、设计与优化[J]. 半导体学报, 2005,26(S1):268-272.
	Zhang Yueli, Zhang Wenjun . Analysis, design, and optimizationof Si inductors[J]. Chinese Journal 0f Semiconductors, 2005,26(S1):268-272.
[10]	魏芝浩, 王春芳, 李震 , 等. 动态非线性负载用单管逆变ICPT系统参数优化[J]. 电气工程学报, 2017,12(8):21-27.
	Wei Zhihao, Wang Chunfang, Li Zhen , et al. The parametre optimization of single switch inverter ICPT system for dynamic nonlinear load[J]. Journal of electrical engineering, 2017,12(8):21-27.
[11]	陈为, 毛行奎, 罗恒廉 , 等. 高频电感器线圈损耗分析与交错气隙布置[J]. 电工技术学报, 2003,18(6):73-76.
	Chen Wei, Mao Xingkui Luo Henglian,et a1. Winding loss analysis and staggered air-gap arrangement for high-frequency inductors[J]. Transactions of China Electrotechnical Society, 2003,18(6):73-76.

特性	气雾化铁硅铝	非晶磁粉心	高磁通粉心	铁镍钼粉心	破碎铁硅铝粉心	铁硅粉心
成分组成	Fe-Si-Al	Fe-Si-B	Fe-Ni	Fe-Ni-Mo	Fe-Si-Al	Fe-Si
居里温度/℃	600	415	500	400	600	700
Bs/Gs	10 500	15 600	17 000	7 500	10 500	18 100
损耗/(mW/cm³)(100kHz,0.1T)	320	750	450	450	650	1 500
%Ldc @100 Oe(60μ)(%)	56	68	77	53	48	74
相对成本	低	中	高	高	低	低

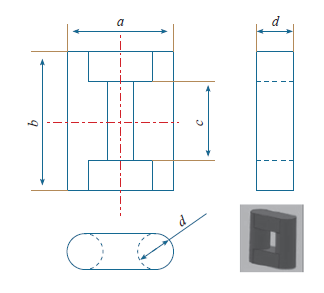

	a/mm	b/mm	c/mm	d/mm
方案一	42	43	18	16
方案二	36.6	61.6	39	14.4
方案三	42	50	24	16.5
方案四	42	46	20	16.5

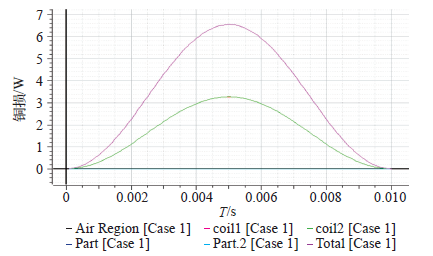

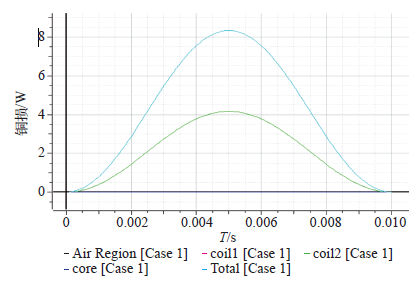

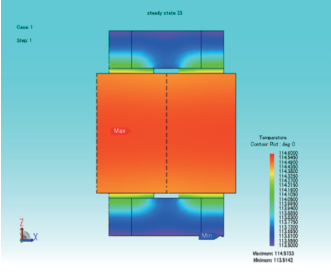

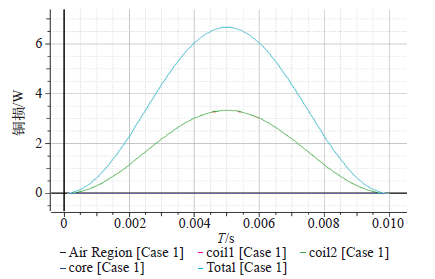

	最高温度/℃	室温/℃	铜损/W	铁损/W
方案一	99.7	21.6	6.68	1.9
方案二	114.6	21.6	8.40	3.2
方案三	86.9	21.6	6.58	1.7
方案四	84.5	21.6	6.58	1.9
