电气工程学报 ›› 2017, Vol. 12 ›› Issue (7): 22-25.doi: 10.11985/2017.07.004

• • 上一篇    下一篇

基于有限元仿真的沿面介质阻挡放电装置静电场影响因素研究

梁利娟1,2,刘辉1,2,许通1,2,张琦1,2

  1. 1. 许继集团有限公司 许昌 461000
    2. 许昌许继德理施尔电气有限公司 许昌 461000
  • 收稿日期:2017-04-12 出版日期:2017-07-25 发布日期:2019-11-25
  • 作者简介:梁利娟 女 1988年生,硕士,主要研究方向为高电压绝缘及计算机仿真技术。|刘 辉 男 1987年生,硕士,主要研究方向为高电压绝缘及计算机仿真技术。

Research on Electrostatic Field Influencing Factors in Surface Dielectric Barrier Discharge Based on Finite Element Simulation

Liang Lijuan1,2,Wu Xiaozhao1,2,Xu Tong1,2, 1,2

  1. 1. Xuji Group Corporation Xuchang 461000 China
    2. XJ-driescher Wegberg Electric Co., Ltd Xuchang 461000 China
  • Received:2017-04-12 Online:2017-07-25 Published:2019-11-25

摘要:

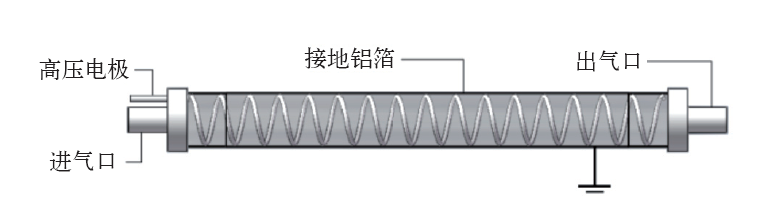

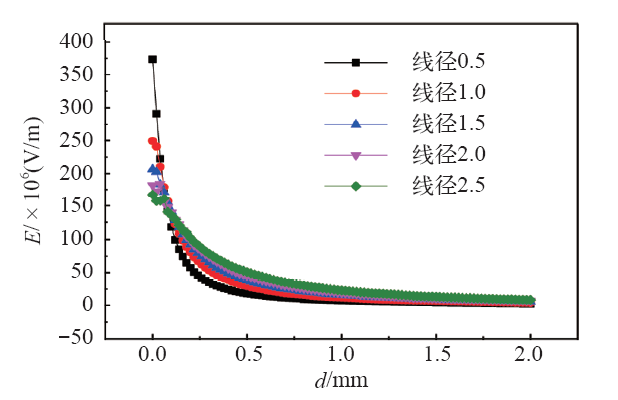

为了提高沿面型介质阻挡放电装置的放电特性,优化其结构设计,以螺环型沿面放电作为研究对象,利用有限元仿真软件对沿面介质阻挡放电装置进行静电场的仿真分析,研究高压电极线径、高压电极间距(螺距)等对沿面介质阻挡放电装置静电场的影响。仿真结果表明:在气隙的同一位置,场强随线径的减小而非线性减小。选取电极线径较小、介质厚度薄、较大相对介电常数的介质,均可以降低放电起始电压,为结构优化设计提供参考依据。

关键词: 沿面介质阻挡放电, 放电特性, 电场分析, 结构优化

Abstract:

Surface dielectric barrier discharge (SDBD) can produce low temperature plasma at atmospheric pressure, which is in large area and has high energy density. In order to improve discharge characteristics of SDBD, optimize the structure design, taking a cylinder surface discharge reactor as the object, this paper simulate and analysis the surface dielectric barrier discharge device by using finite element analyzing soft. Research the influence of excitation voltage, high voltage electrode wire diameter, dielectric thickness and relative permittivity on SDBD device.

Key words: Surface dielectric barrier discharge, discharge characteristics, electric field analysis, structural optimization
